Print by Number::灰色輔助工具設計

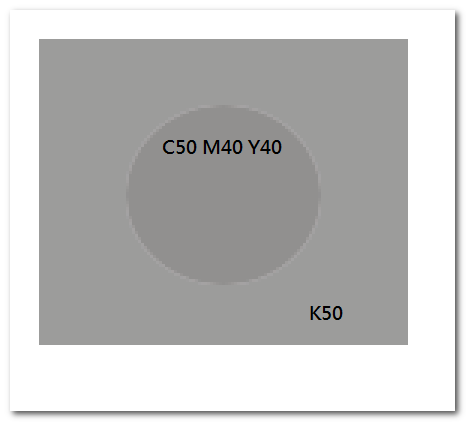

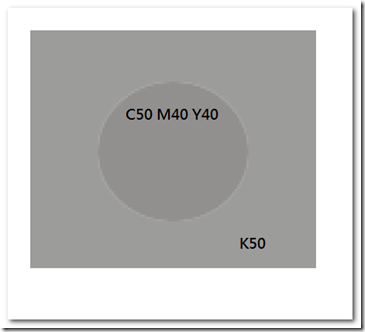

G7提出一種以目視灰色色塊的方法來快速判定當時的印機狀態,組成原理為將CMY組成的灰色色塊緊鄰在相近的K色塊旁邊,如下圖;將CMY50,40,40放在K50旁邊,理論上兩個色塊顏色接近,在視覺上會融在一起,若兩個色塊視覺上差異太大,即表示印機狀態已偏離正常;G7 發布的工具即指定CMY50,40,40與K50為中間灰色(mid-tone gray)的辨識組合,但在我們的實際生產狀態下(已通過G7資格認證),CMY50,40,40與K50的組合就已經有3.33個delta-E的差距;為求這個工具更具代表性,我們利用 G7 提供的Gray finder 工具找出了在CMY50,40,36的組合下,與K50的色差為0.98;所以,在我們的實際生產狀態下,CMY50,40,36與K50的辨識組合會是更具代表性的灰色目視工具。依相同方式,K25與K75的相對組合為CMY 25,19,28 與 CMY 75,66,65。

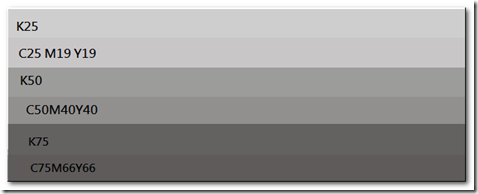

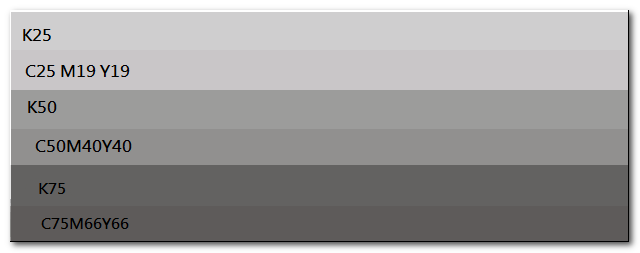

G7  visual tool

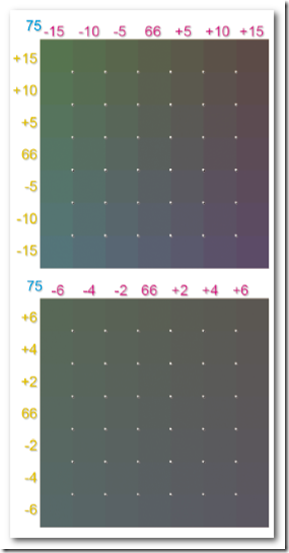

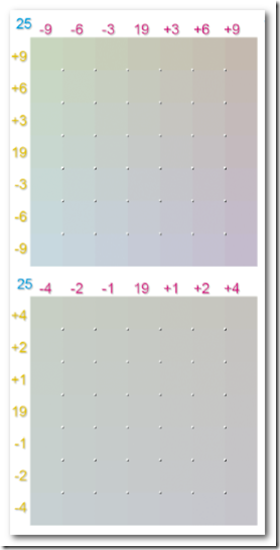

Gray finder: 25,50,75

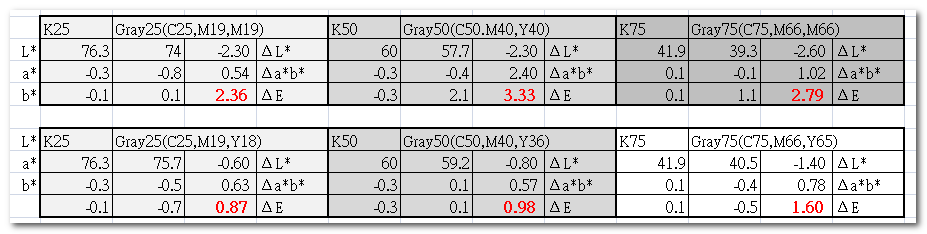

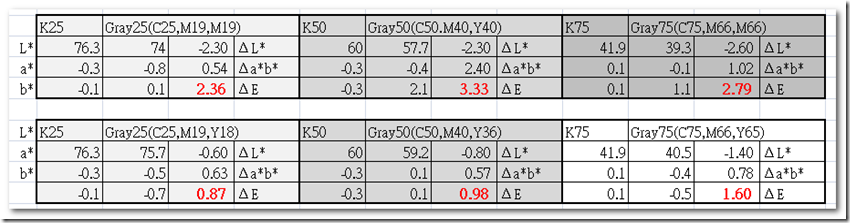

Refined G7 gray combination.

Be the first to like.
pixelstats trackingpixel

Tags: , , , , ,

2 Comments

rssComments RSS   transmitTrackBack Identifier URI

Fred, 你好! 拜讀了你的學術文章, 的確獲益良好.

有關於g7的運用, 我經驗是, 在實際生產時, 不像是實驗般完美, 及具重覆性. 這灰平衡上的設定, 只需在生產時, 一點點的變動, 例如換膠布, 這一點點的灰平衡設定便已失效了. 若每次都再改數據, 亦是沒可能. 所以我認為, 以目前的印刷業來說, 生產難以完全達到G7的數據, 只能是作為目標. 仍需努力.


Comment by jimmy Chan on 六月 29, 2013 5:32 下午


你好,同意你的看法,我們單位四年前做 Fogra PSO,去年做了 G7, 但廠內還是維持Fogra 工作方式,相對起來,G7 雖然顯得先進(動態灰平衡, NDPC,HR.HC….)但 Fogra TVI 的操作方式相當明確,我們在執行上更為踏實,四年來一直落實執行Fogra 工作方式 ,請參考 2011-05-12 數據

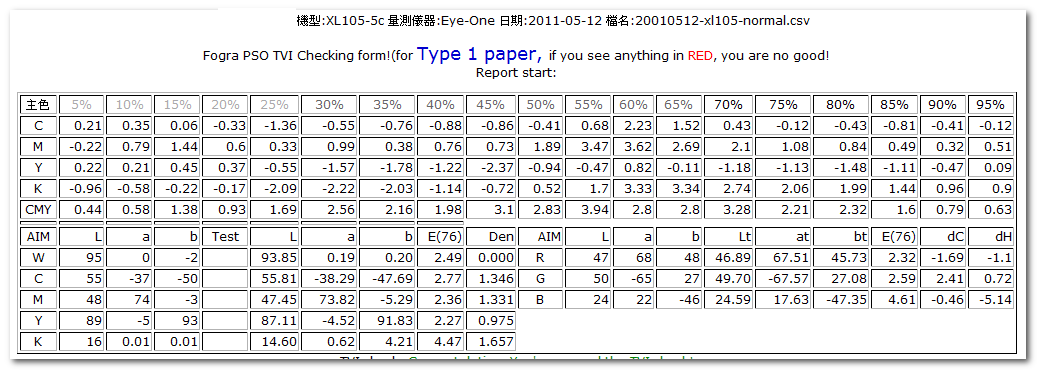

Press20110512

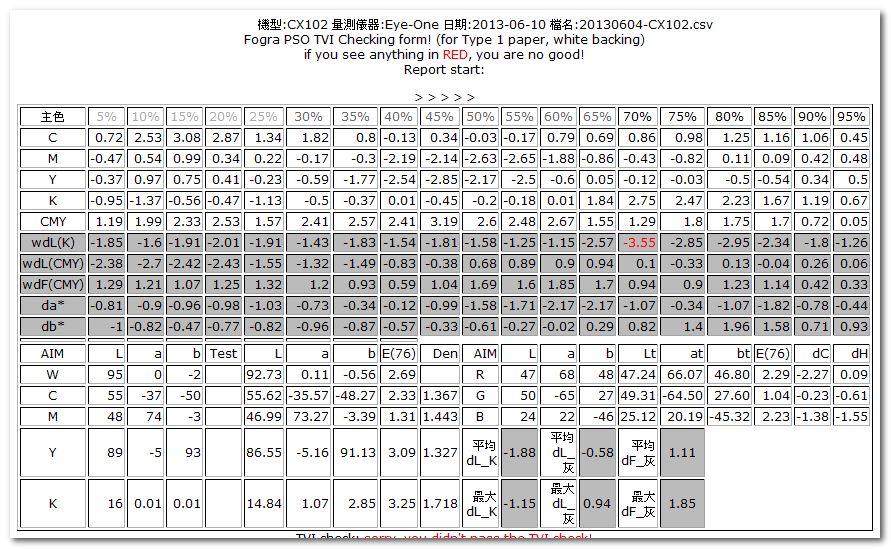

2013-06-10 數據
press20130640
G7要落實下來目前對我們來說還是蠻心虛的。
有關 Fogra PSO 與 G7 還可參考下列幾篇:
http://www.fredkuo.idv.tw/wordpress/?p=1487#more-1487
http://www.fredkuo.idv.tw/wordpress/?p=1407
http://www.fredkuo.idv.tw/wordpress/?p=1402
http://www.fredkuo.idv.tw/wordpress/?p=1382
http://www.fredkuo.idv.tw/wordpress/?p=987
http://www.fredkuo.idv.tw/wordpress/?p=959


Comment by Administrator on 六月 30, 2013 12:10 上午
