Color by Number::低階印表機影像輸出提案
概想:
一般高階印表機都會配合RIP，量測儀器及色彩管理軟體來達到輸出影像品質的控制，在低階印表機一般就是依賴驅動程式裡的參數來控制，如以下Epson 1390 為例:

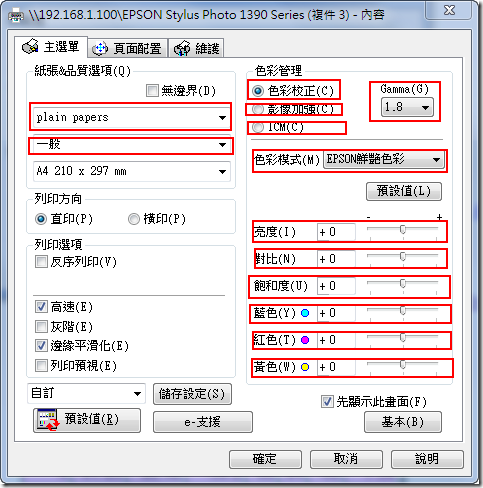

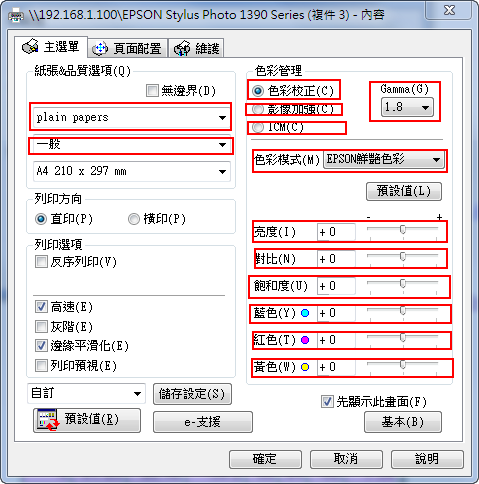

Fig-1. Epson 1390 驅動程式影像控制項
以上框出來的13個控制項都會影響到輸出影像品質，各控制項裡還有控制項，一個驅動程式起碼可以找到20個地方會影響到輸出的影像品質，雖說提供控制項目是好事，但控制項太多又是另一個災難的開始。
整件事情的目標是：輸出一張好看的影像。
這裡我從兩個面向來談：
1. "好看"的定義。
2. 如何控制輸出項以達到上述定義的影像。
第一個題目就是個大問題；甚麼是"好看"的影像?
這個問題我再把它分為兩個部分：a. 製作(拍攝)好看的影像。b. 輸出好看的影像。
a 部分我直接跳過，留給影像創作者各自努力；這裡著重在b部分：輸出好看影像的定義。
輸出好影像的定義又是另一個大題目，在這裡我把這個大問題直接引用ISO TS 10128 的第二種定義：維持住中性灰的平衡及調子(類似G7 方式)。
G7 灰平衡定義：
Wanted a* = a*_paper * (100 – C%) / 100;
Wanted b* = b*_paper * (100 – C%) / 100;
G7 調子定義(NPDC)：
SiCoTVI Formula：
For TV (dot%) = 0.0 – 100.0;
SiCoY (cmy) = 100 – 95.7 * SiCoTV/100;
SiCoY (k) = 100 – 98 * SiCoTV/100;
SiCoTV = TV + SiCoTVI;
SiCoTVI (cmy) = (((1 – 1/10^ SIN(TV/100)) / 0.8559448 – TV/100) * 2.744
– ((0.1 – 1/10^ COS(TV/100)) / – 0.1882025 – TV/100) * 0.594) * 25.2;
SiCoTVI (k) = (((1 – 1/10^ SIN(TV/100)) / 0.8559448 – TV/100) * 2.2295
– ((0.1 – 1/10^ COS(TV/100)) / – 0.1882025 – TV/100) * 1.0395) * 20.1;
NPDC ND = IF(SiCoY > 0, LOG10(100/SiCoY), 1000);

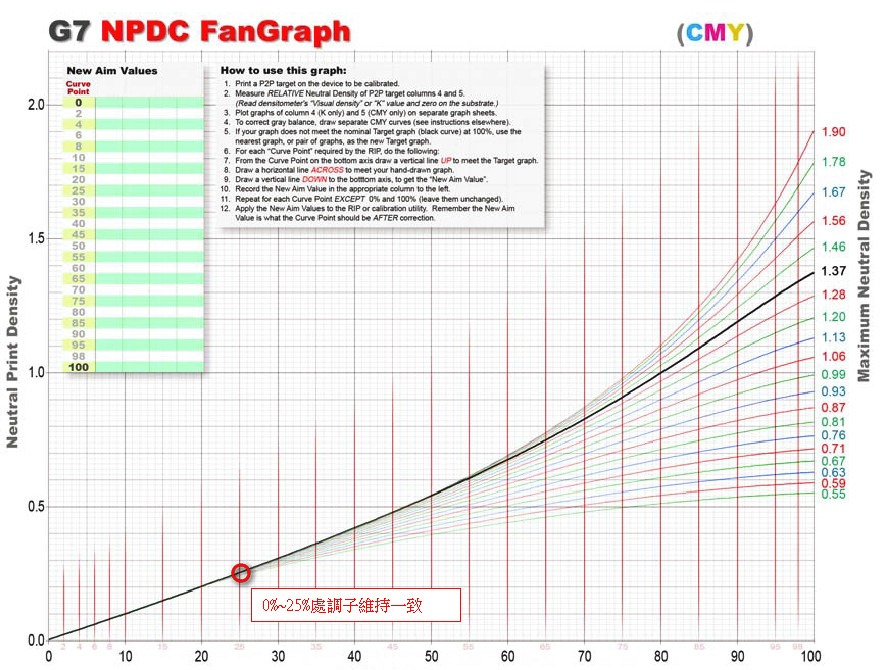

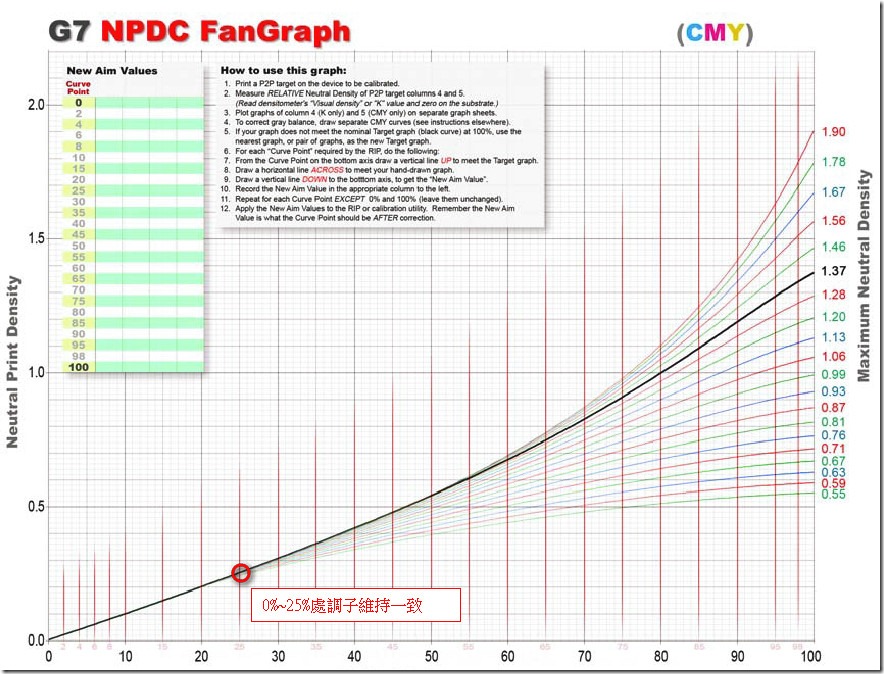

Fig-2. G7 NPDC(CMY)， 無論紙張色墨承受能力(濃度)，約25%處調子維持一致。
這裡我再把上述元素簡化成兩個重點：
1. 灰色平衡：這部分直接引用G7。
2. 調子部分：將25%調子(L值)維持在一固定數字。
以上G7 方式是給CMYK輸出使用的，低階印表機用的是RGB輸出，因此我必須作一些轉換。
極簡化工作邏輯：
定義一灰色元件(RGB 146,146,146)，控制其色彩輸出落點：
1. 灰度落點依循G7定義。
2. L值落在60(暫訂)。
預期只要將此灰色原件控制到位，整體影像輸出品質即可到位。
工作方法：
1.取樣策略

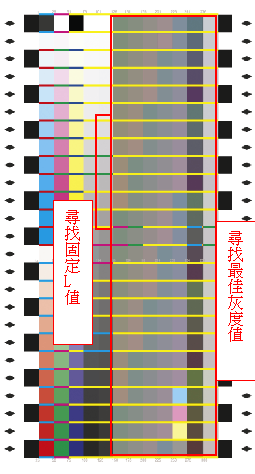

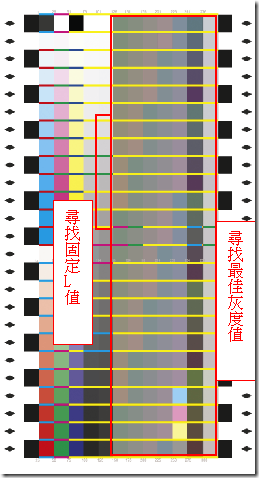

Fig-3. 樣本方式模擬G7 P2P導表。
a. 樣本設計：第5行為等量(R=G=B)階調組合，用以比對最佳調子落點。第6~12行分別為25%，50%，75%以RGB間4個數位差間格用來比對出最佳灰度落點。
b.從第五行中間調以上部分(約25%~45%)找出最接近L=60的色塊作為調子的控制補償。
c.從第6~12行找出最佳灰度落點作為灰度的控制補償。
2. 輸出樣本及量測樣本
a. 將樣本選定一固定模式輸出(建議用驅動程式的原始設定值)
b. 用ColorPort 讀取輸出樣本的色彩值。

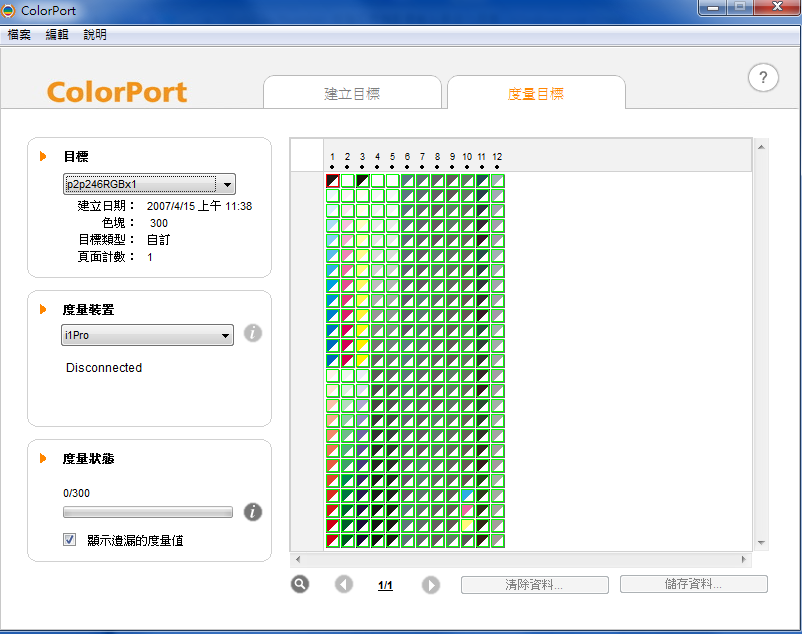

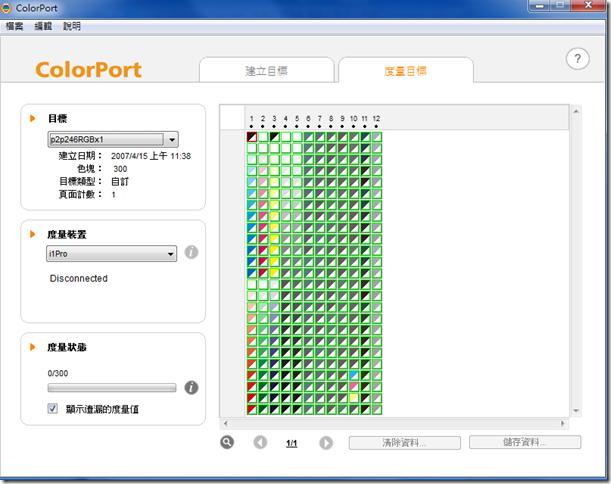

Fig-4. ColorPort 工作畫面。
3. 分析樣本及取得曲線修正值
將量取數值上傳工作頁面：http://www.fredkuo.idv.tw/g7rgb/
回應處理結果如下：

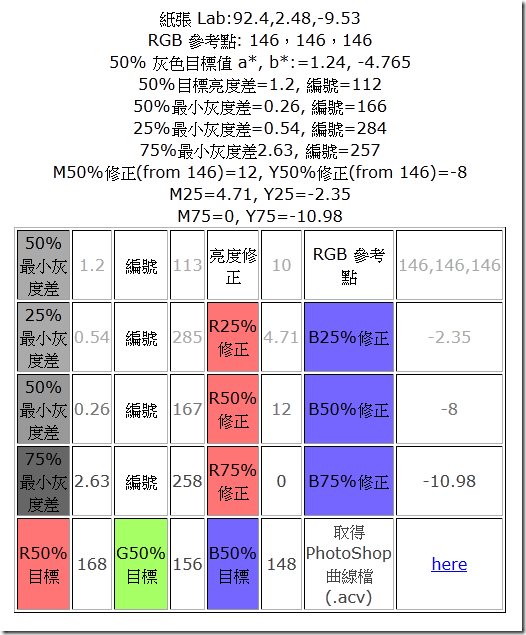

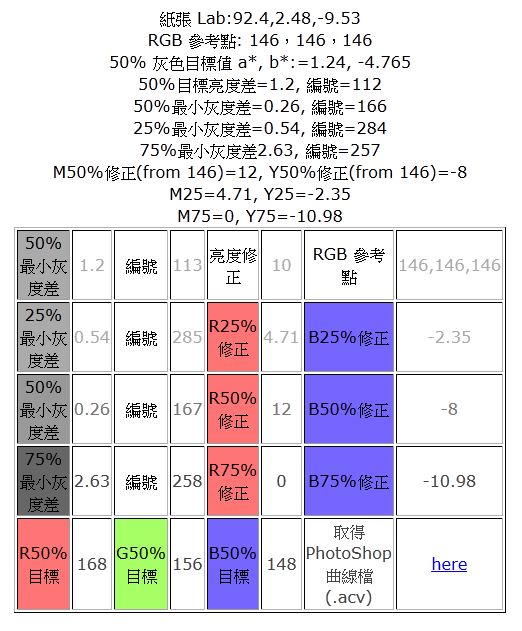

Fig-5. 數據處理結果。
以上數據處理範例：RGB(146)須修正為 R=168，G=156，B=148 灰色原件即可控制到位，也預期整體影像輸出品質可以到位。
點擊"here”可直接下載一 PhotoShop acv 檔 (曲線調整檔)

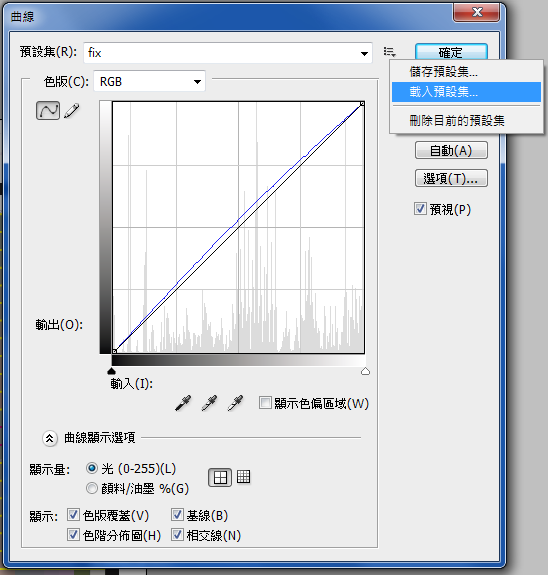

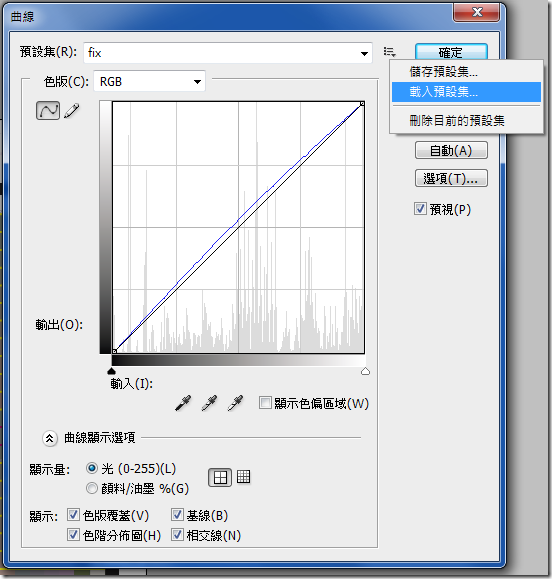

Fig-6. 可於PhotoShop曲線功能載入此acv 檔。
延伸研究：
1. 以上單一色塊控制是否能滿足"好的影像輸出"的要求?
2. 若不能滿足要求，是否有修正空間？如何修正？
3. 承上，灰色元件色塊的定義(RGB=146)及其目標值(L=60)的修正方式及方向？
4. 能否提出更有效率，更細緻的工作方式？如樣本策略，樣本數量，樣本精度。
5. 就"低階印表機影像輸出最佳化"這整件事情可以視為一典型的"色彩控制"訓練。要完成這整件事件包含了對色彩學的認識，量測儀器操作，量測軟體操作，樣本策略，影像軟體運用等。
