G7續證合格
去年協助取得G7的廠家於今年4月底到期,必須重新送驗以取得再一年的資格,去年的工作紀錄請參考這裡:
今年的工作於6月中旬印刷送件,於7/27香港印刷科技研究中心通知成功通過G7續證。

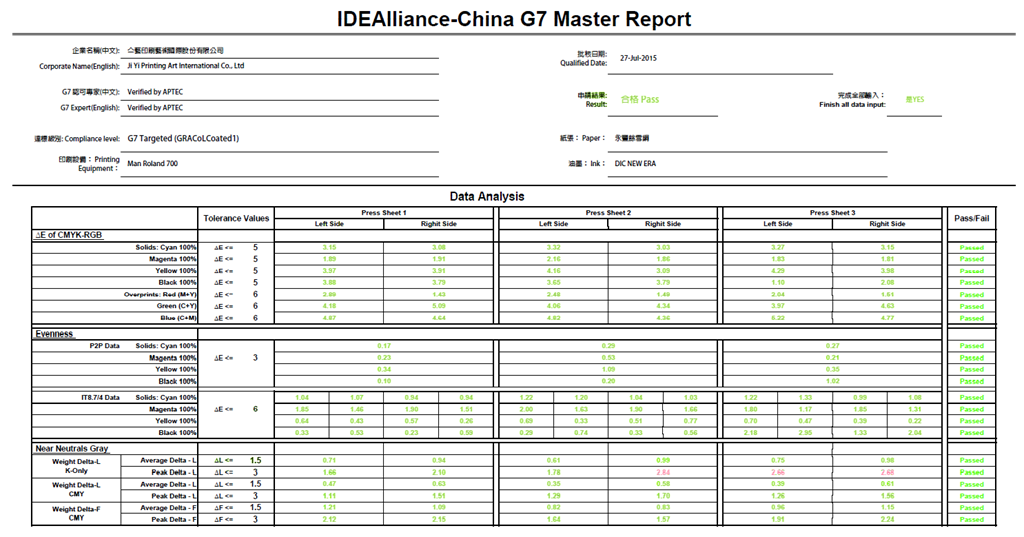

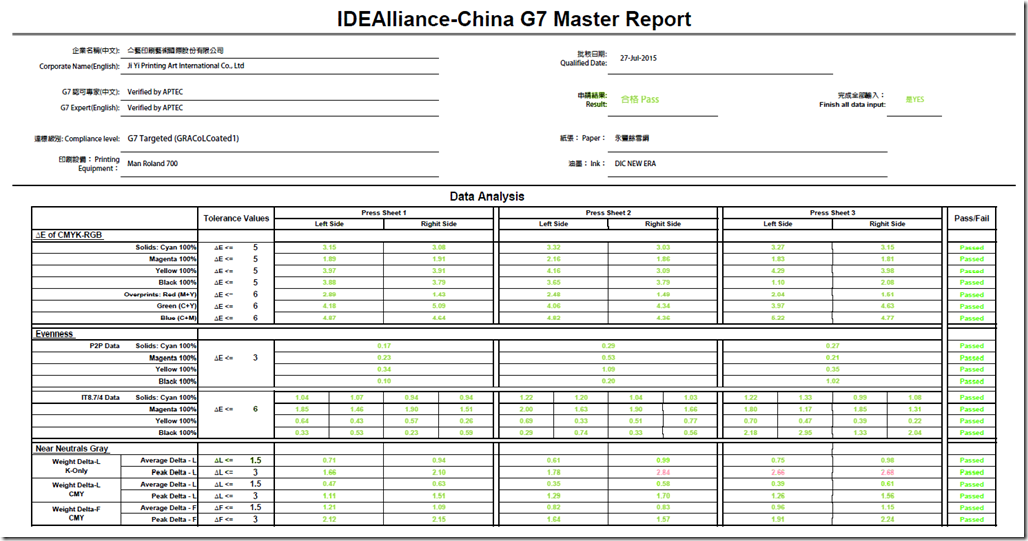

HK_Pass

*紅字部分為數據較危險的項目,這次在 Weighted Delta-L (K) 部分較危險,其他部分數據都還好。

我自己量測數據如下:

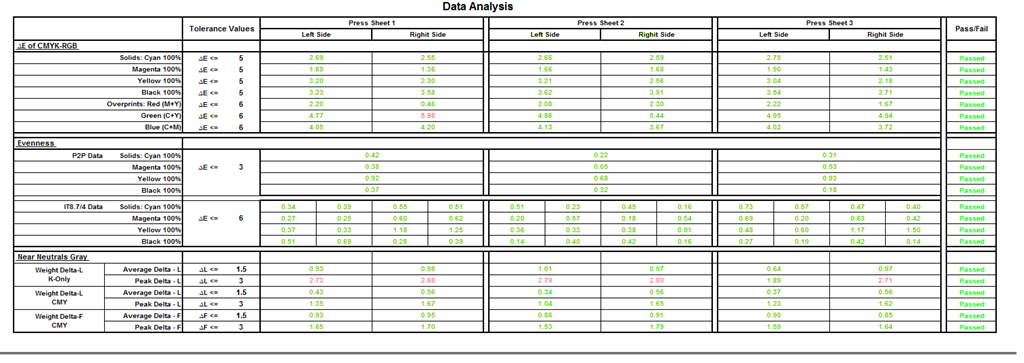

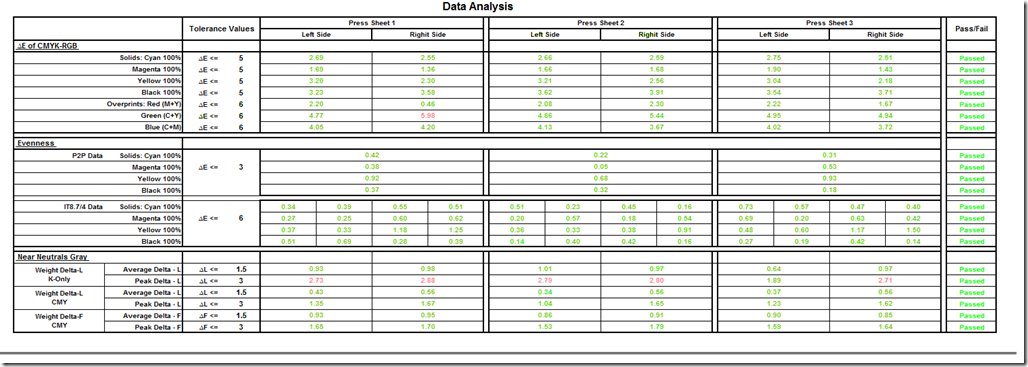

JIYI_Pass
取單一色塊(非平均)數據做差異比較

C 2.69 2.55 2.66 2.59 2.75 2.51
M 1.69 1.36 1.66 1.68 1.9 1.43
Y 3.2 2.3 3.21 2.56 3.04 2.18
K 3.32 3.58 3.62 3.91 3.54 3.71
R 2.2 0.46 2.08 2.3 2.22 1.67
G 4.77 5.98 4.86 5.44 4.95 4.94
B 4.05 4.2 4.13 3.67 4.02 3.72
K Lmax 2.73 2.98 2.79 2.8 1.89 2.71
G Lmax 1.35 1.67 1.04 1.65 1.23 1.62
G Fmax 1.65 1.7 1.53 1.79 1.59 1.64

JIYI data

C 3.15 3.08 3.32 3.03 3.27 3.15
M 1.89 1.91 2.16 1.86 1.83 1.81
Y 3.97 3.91 4.16 3.09 4.29 3.98
K 3.88 3.79 3.65 3.79 1.1 2.08
R 2.89 1.43 2.48 1.49 2.04 1.51
G 4.18 5.09 4.06 4.34 3.97 4.63
B 4.87 4.64 4.82 4.36 5.22 4.77
K Lmax 1.66 2.1 1.78 2.84 2.66 2.68
G Lmax 1.11 1.51 1.29 1.7 1.26 1.56
G Fmax 2.12 2.15 1.64 1.57 1.91 2.24

HK data

C 0.46 0.53 0.66 0.44 0.52 0.64
M 0.2 0.55 0.5 0.18 0.07 0.38
Y 0.77 1.61 0.95 0.53 1.25 1.8
K 0.56 0.21 0.03 0.12 2.44 1.63
R 0.69 0.97 0.4 0.81 0.18 0.16
G 0.59 0.89 0.8 1.1 0.98 0.31
B 0.82 0.44 0.69 0.69 1.2 1.05
K Lmax 1.07 0.88 1.01 0.04 0.77 0.03
G Lmax 0.24 0.16 0.25 0.05 0.03 0.06
G Fmax 0.47 0.45 0.11 0.22 0.32 0.6

JIYI-HK compare

K 部分有較大差異,可達 dE 2 以上,另Y的的差異也較大,6個數據中有3個超過 1 個 dE。其間的差異有量測儀器間的問題及乾濕墨的問題;乾濕墨的規則可以確定乾墨數據的濃度(飽和度)會較小,儀器間的問題就沒辦法了! 這個差距還在預料中,總之執行時把數據盡可能做小就是了!

先前作業:
無!
廠家去年雖然做過一次G7,但做完後就丟開了,平時生產作業的紙張油墨及TVI都不在G7狀態,全然是一個為G7而G7的態勢。去年花了三個工作時段分別處理了油墨、機器及印刷的問題,今年好歹油墨先確定下來,機器及印刷問題就且戰且走;去年誇口說只要材料OK,一個工作天就可以把G7拿下來,在機器狀態未明,且戰且走的情況下,真的可以嗎? 讓我們繼續看下去……

上機一個星期前通知要做G7,我在上機前先去確認紙張色度值,換了3批紙總算勉強有一批可以用的紙。隔了兩天就上機了。

拉出第一張數據

於早上10點拉出第一張數據:

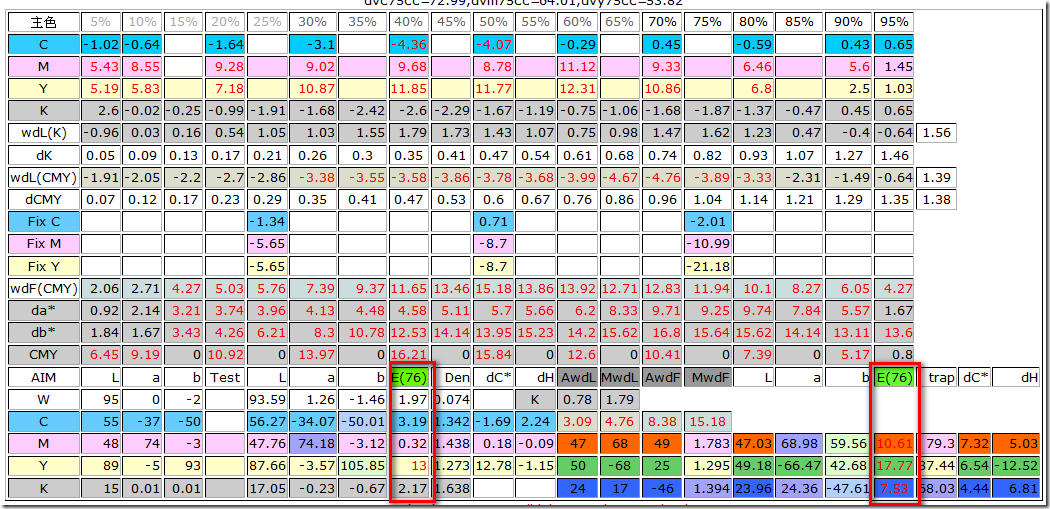

JIYI-1stDe

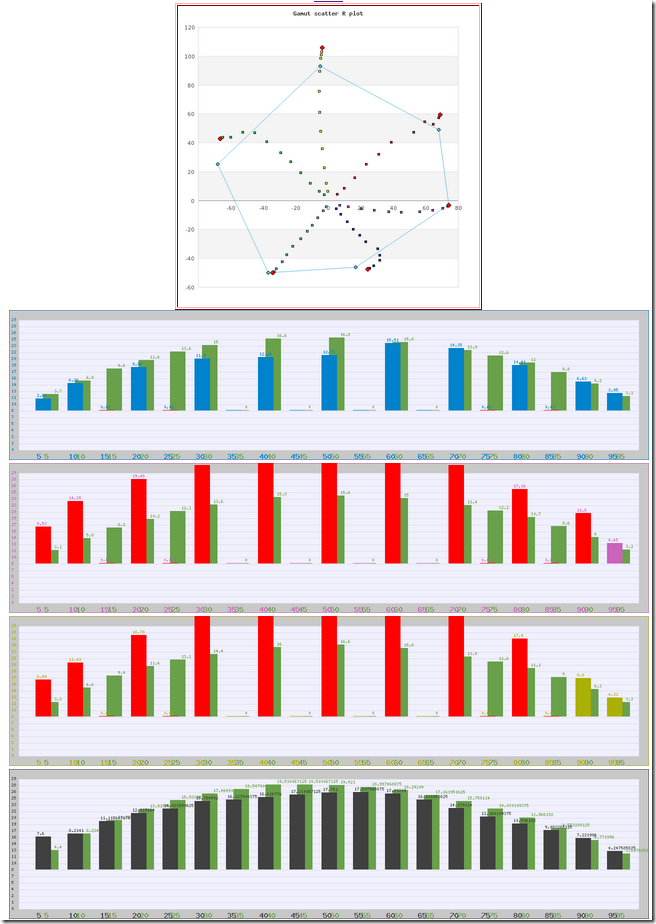

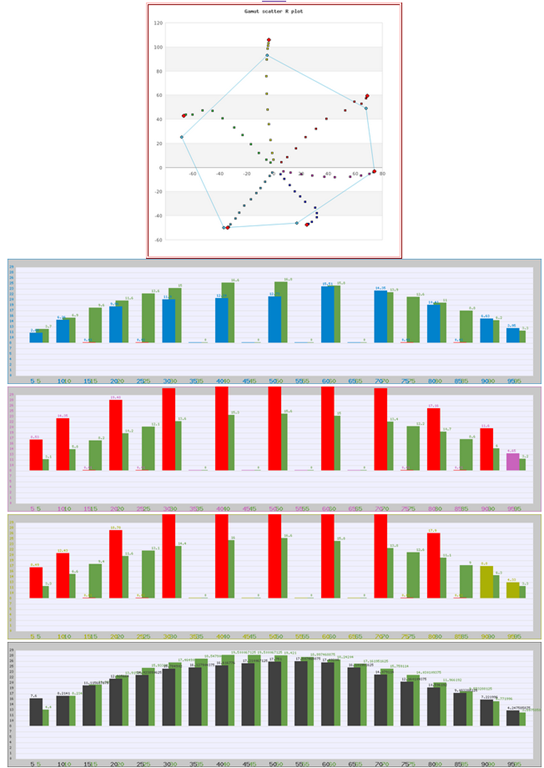

JIYI-1st

印刷濃度及曲線採去年的數據,很快的看出CK兩個墨座直接到位,MY兩個墨座壓力太大;領機反應算快,很快的調整MY墨座的壓力。

11點左右拉出第2階段資料

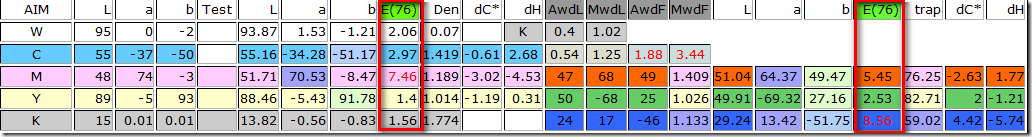

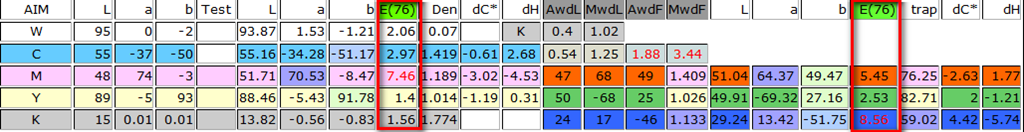

JIYI-2ndDe

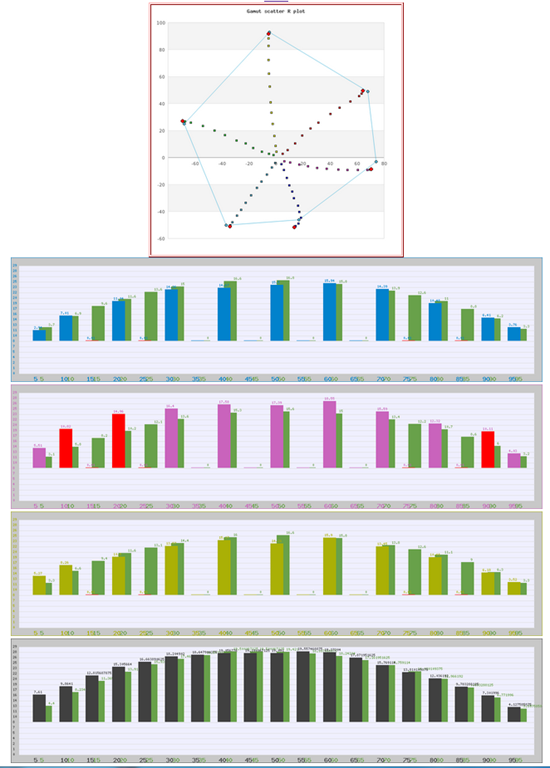

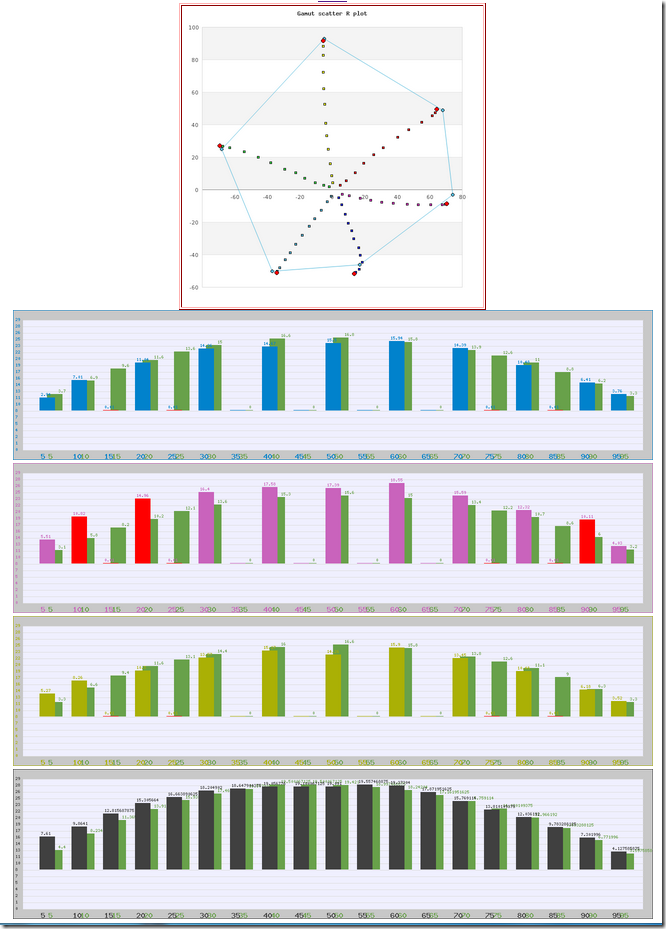

JIYI-2nd
看來MY墨座的壓力調整有效,接下來就開始來磨CMYKRGB到位及G7(NPDC及灰色平衡)到位。

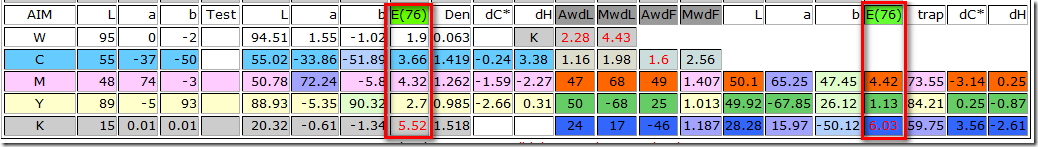

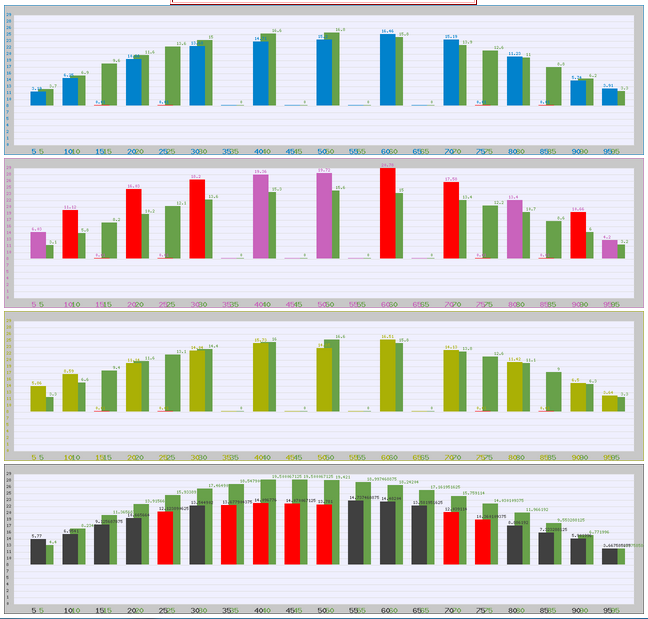

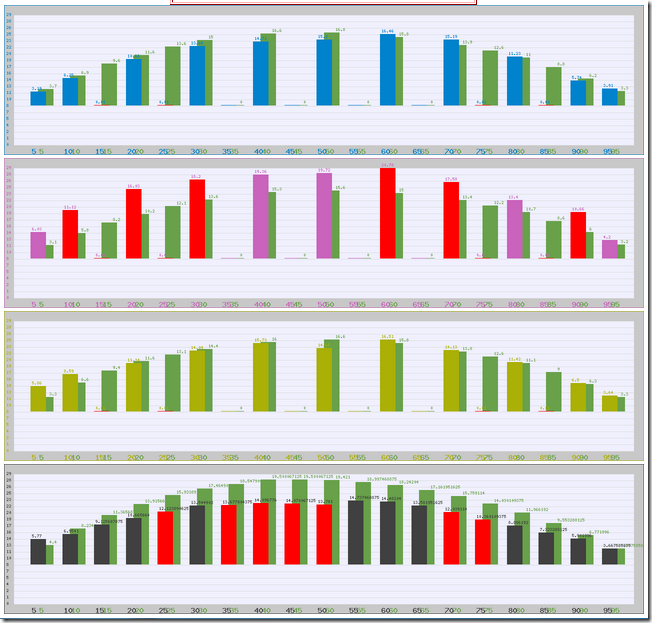

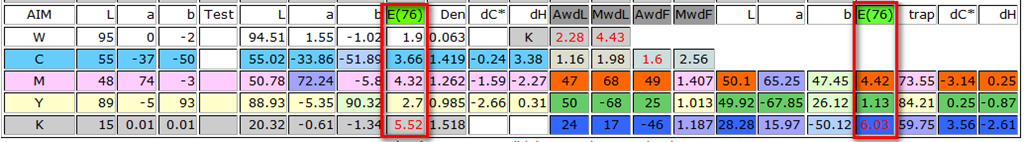

JIYI-2ndDe-2JIYI-2nd-2
幾次嘗試,數據始終未能到位,依數據狀態決定重拉M版曲線及K版曲線(這裡出了一個判斷的迷思,照說K版TVI不足加墨就行了,但5%的TVI已經過大,再加墨,K版亮部的TVI不就更大了嗎?所以也做了K版的修正,現在想來,好像可以不用修正,最後的數據搞不好更漂亮!)

下午1330 取出 第三階段數據:

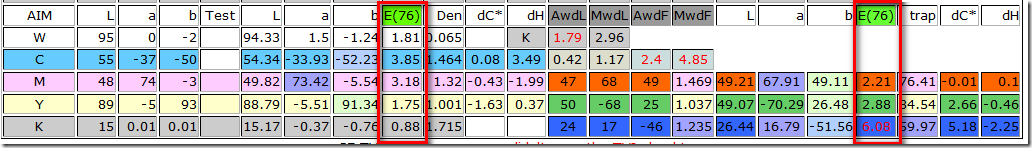

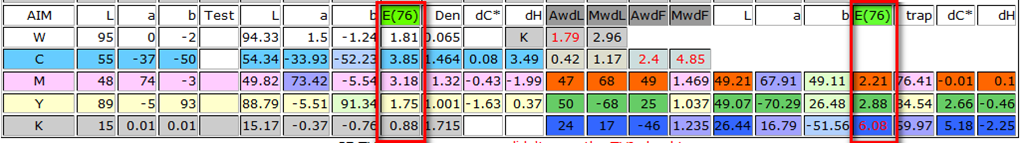

JIYI-3rdDe

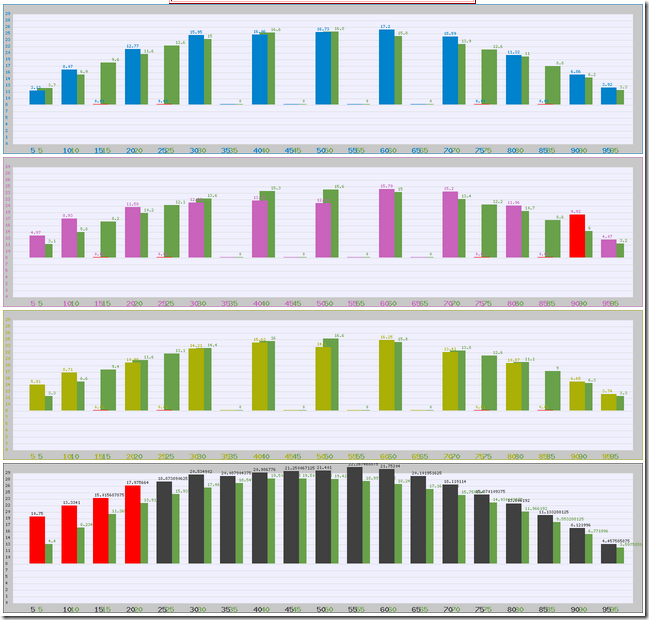

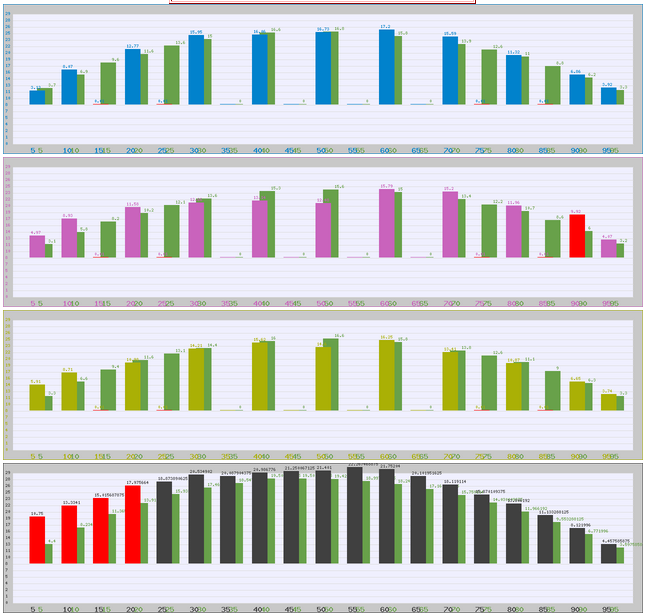

JIYI-3rd
M版有照劇本回到較好的狀態,K版只做很少的修正,但也如之前擔心的,K版亮部TVI一直太大。另由CM組成的B也就在dE6的邊緣,還得繼續磨下去。

下午1410,CMYKRGB順利到位,但K版中間調出現異常現象導致 Weighted MaxDL 一直在危險邊緣,早上階段其實就有一些跡象,還因此修正了K版,這個現象的太晚察覺導致後來取樣的困難;雖然最後數具還是有過,但是樣張挑得很辛苦,數據也不夠漂亮。

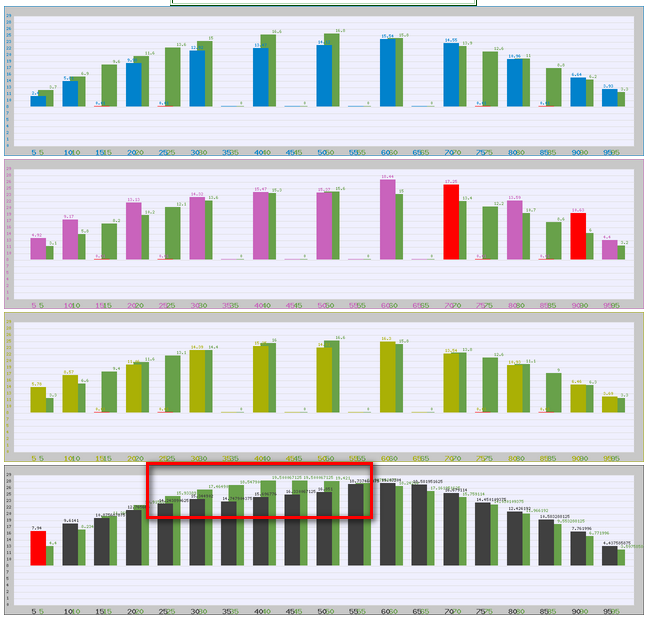

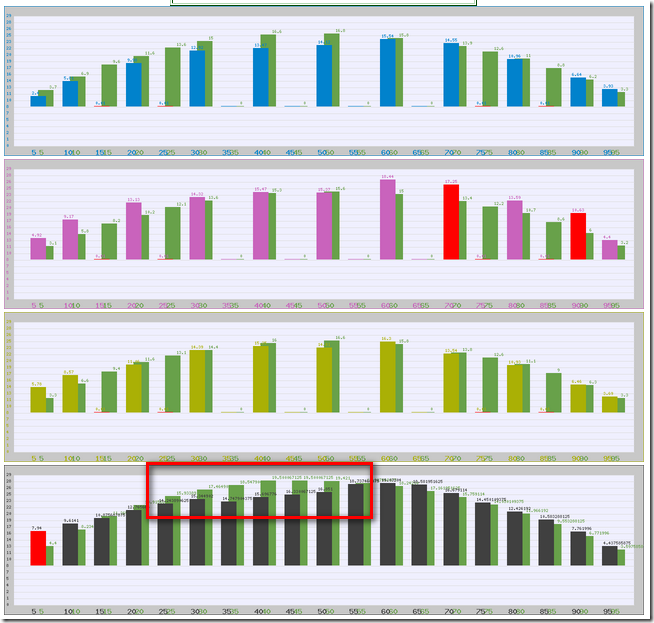

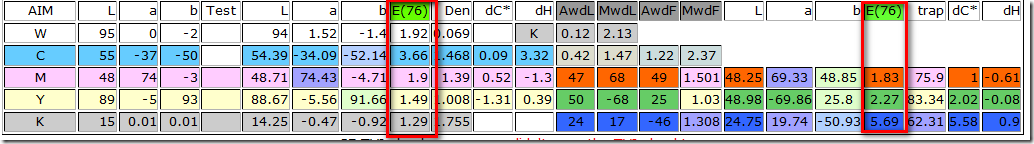

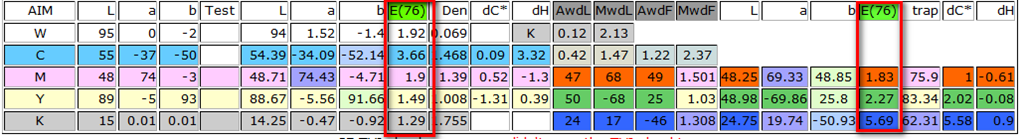

JIYI-3rdDe-2JIYI-3rd-2

下午1620,幾乎可以收工了,就差灰色平衡(Weighted MaxDf );預計M再加一點,df就可以抓回來,但下一張1650的數據卻又出現異常。

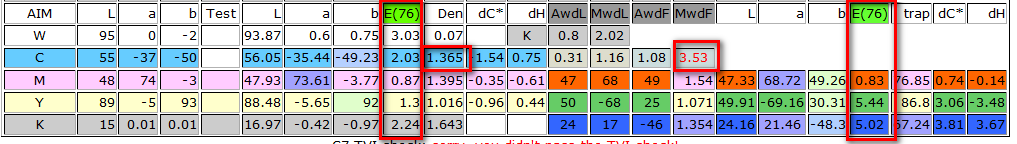

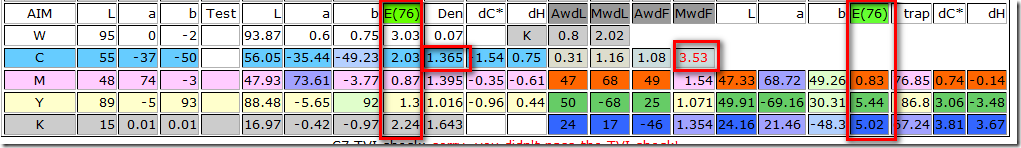

JIYI-4thDe

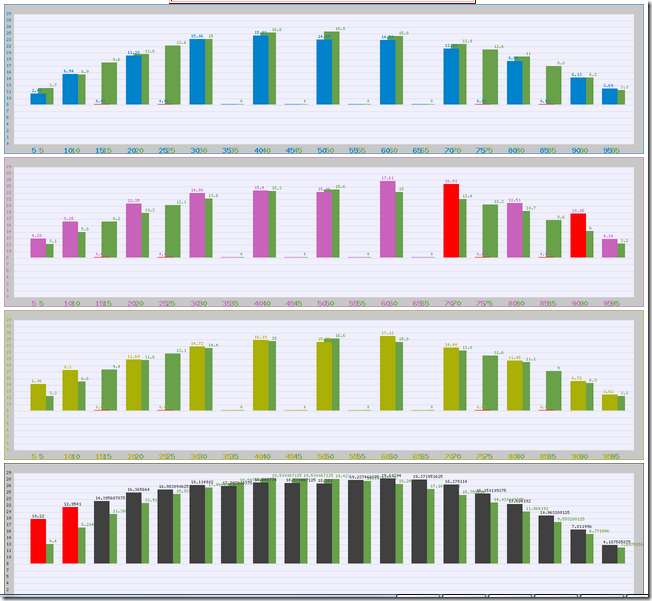

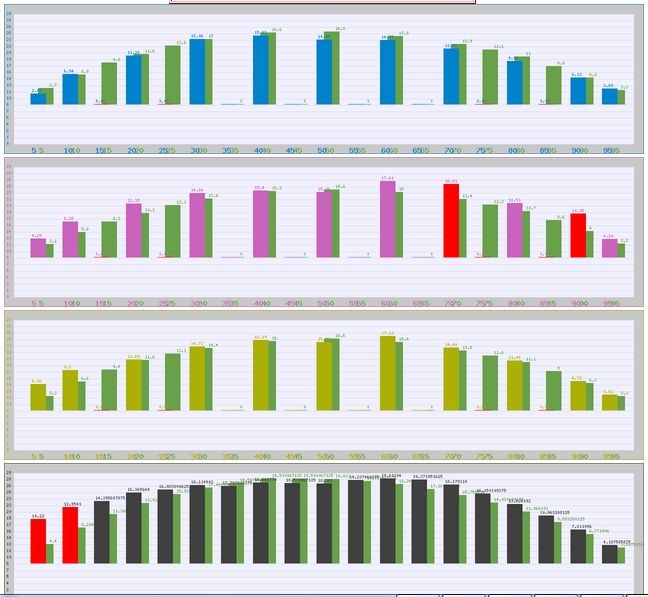

JIYI-4th

下午1650樣張,與1620數據比較,M濃度從1.395增加到1.431,df 確實有回來,但C 濃度從 1.365到1.38,濃度增加了, 亮部到中間調的TVI反而降了下來,這裡邏輯不合。
花了一些時間尋找原因,領機推論是因為用廢紙過墨,噴粉被帶回橡皮輥而導致平網轉印異常,最後決定重新叫一批紙,橡皮輥清洗後再印。

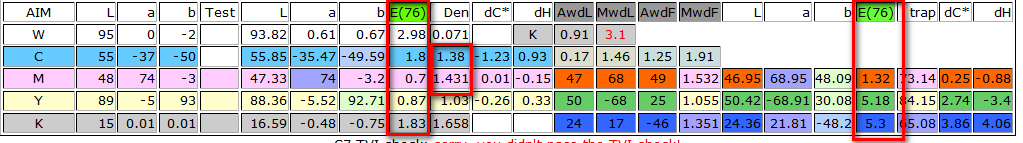

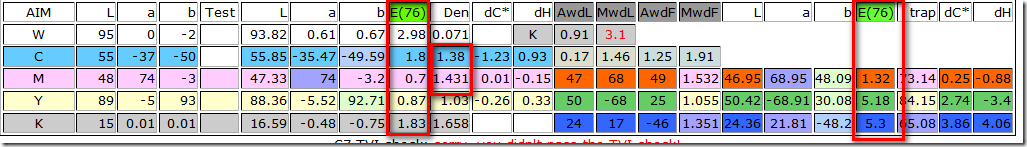

1650de

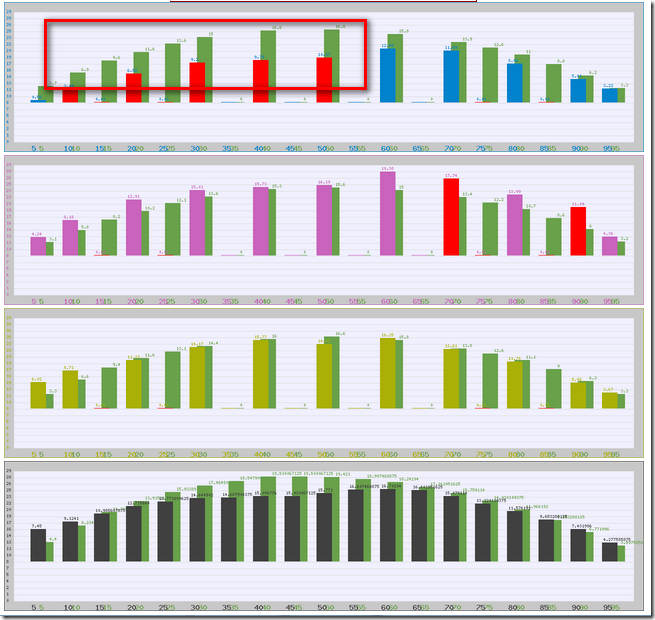

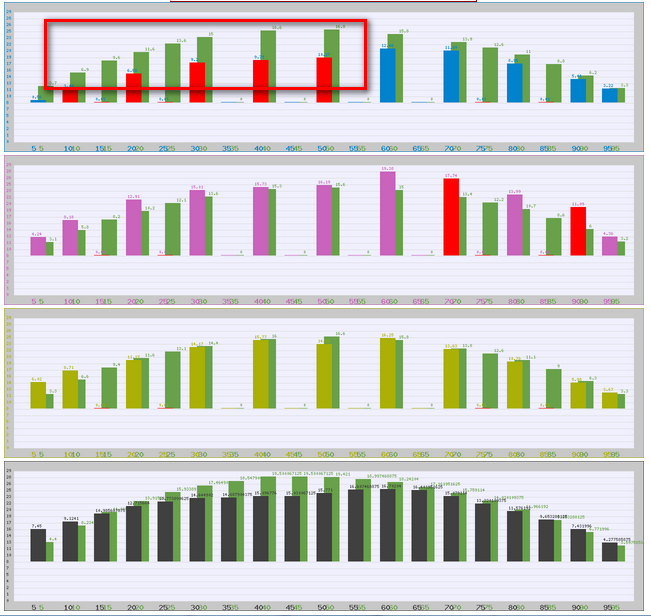

1650TVI

晚上1940樣張,橡皮輥清洗後拉出來的結果就比較合理了。

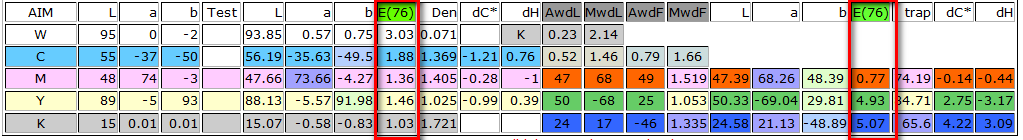

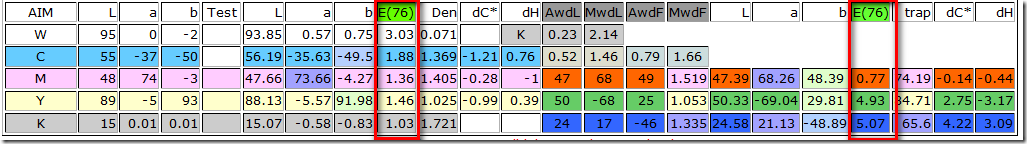

1940-de

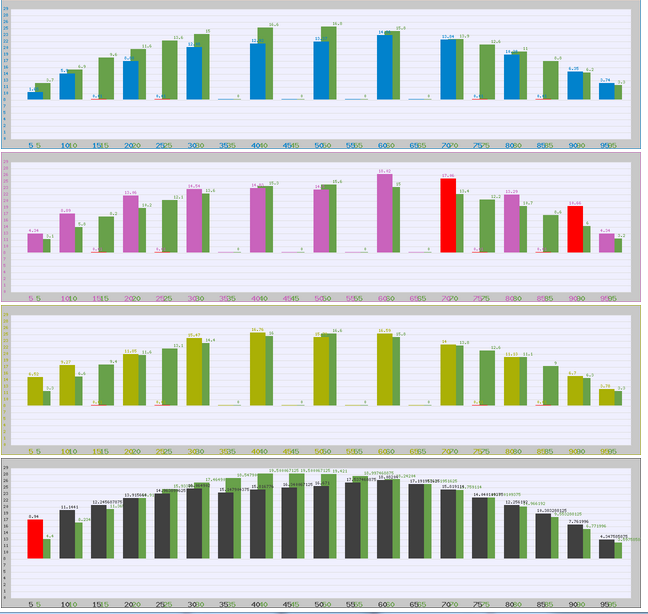

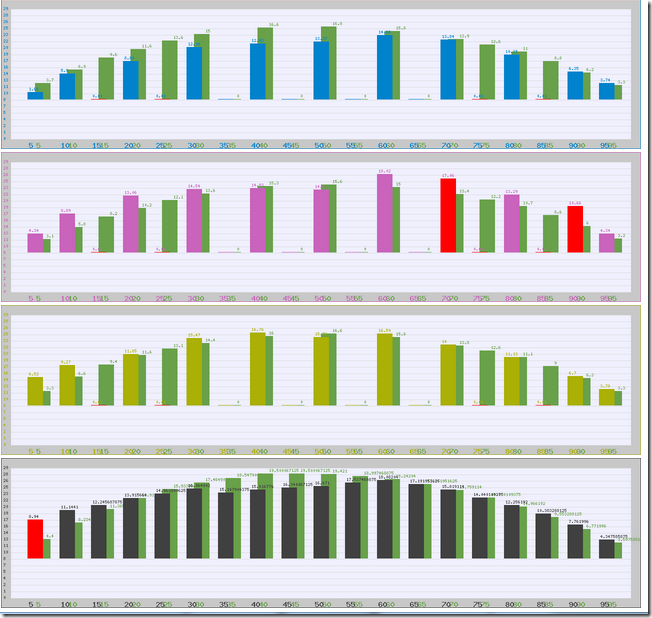

1940-TVI

將數據帶入Curve 2軟體,結果如下:

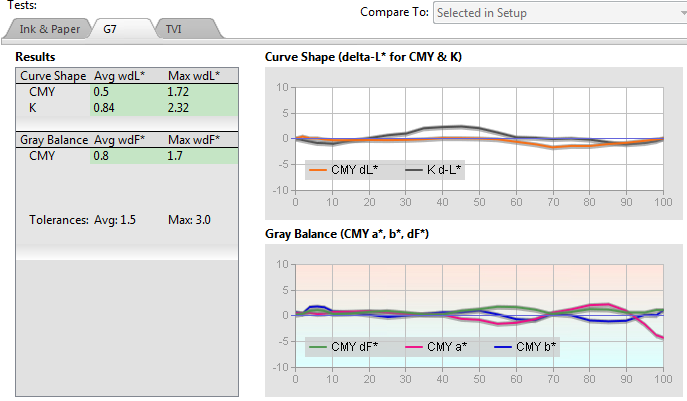

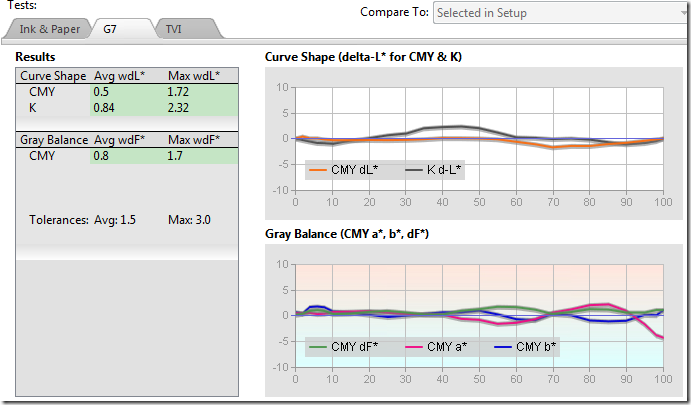

1940-deC2

1940-TVIC2

打包收工,從早上10點到晚上8點,扣掉兩個小時休息時間,工時約8小時,一個工作天。

將最後樣張相鄰的約40張帶回,G7須送驗6張,回來慢慢挑。

回來挑樣張時,遇到兩件麻煩事:一是紙張色度值一直在dE3的邊緣,光這點就去掉一大半的樣張;再來就是K版的Weighted MaxDL 也一直在危險邊緣,40來張還真的只挑得出6張,再多也沒了!

就在不是很確定的情況下還是送件;還好結果是合格的;數據沒太漂亮,與自己預期的結果差不多。



檢討
說做就做,機器也沒事先檢查保養一下,我只能說廠家跟我都很敢…
紙張一直都很困擾,上次也是一樣。
這次最直接的教訓就是:不要用廢紙過墨,這次在這個問題上就耗了快兩個小時,把邏輯都打亂了。
K版的Weighted MaxdL 問題太晚反應過來,導致樣張挑得辛苦,數據也不夠漂亮。
G7 真的可以一天就拿下來;材料跟機器狀況OK的話,半天也夠了。

=========================================================================================

我曾多次提過,G7 相對於 Fogra PSO 在代表一家廠家的印刷能力基本上是不同層級的;Fogra PSO 必須在3個小時內印出5000刷,測量樣本必須70%以上進入規範數值;我這次作業花了將近10個小時,印了7令紙,就真的只取得出6張送件,多一張都沒有;以此情況,我還是拿到了證書;外人或許這看到廠家掛了G7資格書,覺得很厲害的樣子,但我自己明白,其實是蠻虛的,G7 對他們而言,也就是一年一度,我盯場的那天而已;該要出問題的時候,還是是要出問題的。

G7 相對於 Fogra PSO 是比較進步的;問題是沒有一套簡易可行的工具讓廠家得以維護下來。相對於Fogra PSO, 單純的 SID 色差  及TVI就得以將印刷品質維持下來。

我一直有在想G7工具的問題,慢慢的也有點樣子了,主要是HR單點控制;掌握好HR(K50)及HR(C50M40Y40)兩點控制就可以把印刷品質帶到位;還在整合中(程式、觀念,測試點…)
