Print by Number:: G7 第一次數位模擬 (via Fangraph paper)

在還未拿到 Curve2 軟體前,先用手動工具(Fangraph paper)及噴墨印表機做一下 G7模擬;

軟硬體設備:
Printer: Epson 9880
線性工具:  Efi colorproof 3.1
量測工具組合: Xrite Colorport with i1iO (sn 339082)
資料處理: Excel
G7 工具: Fangraph paper
樣張: G7 Form_v66 11×17.pdf
ColorPort G7導表格式敘述: P2P25X Eye-One iO.xml

第一次列印:

解除Efi 色彩管理設定,依該媒體材質基本線性做第一次樣張列印。
列印出的P2P25X導表交由ColorPort 處理。

Colorport setup:
於目標區(Target)匯入 P2P25X Eye-One iO.xml,連接度量裝置後開始量測P2P25X數據

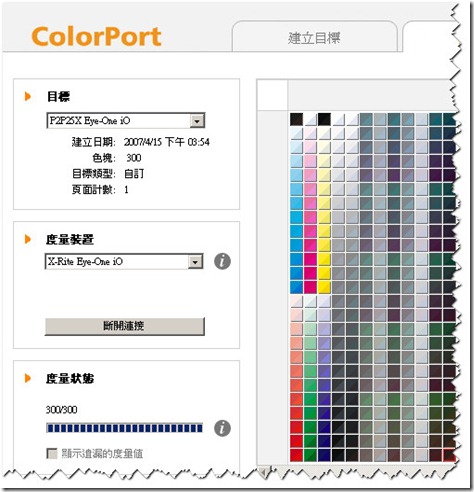

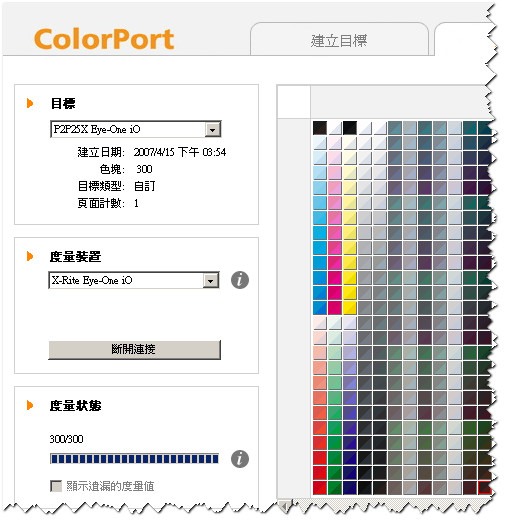

ColorPort G7 Target

以CSV格式儲存量測數據,交由Excel繼續處理。

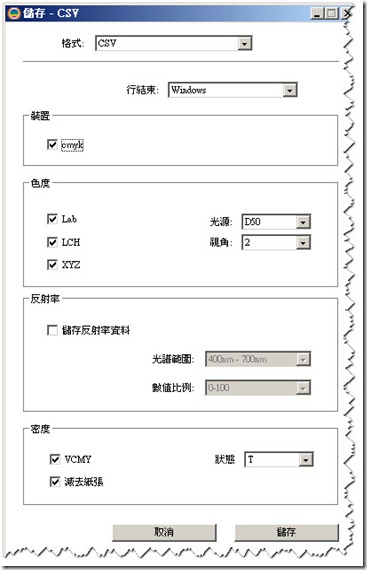

ColorPort G7 dataset

於 CSV檔案裡取出 K0%~K100% 及 CMY0%~CMY100%濃度值,依濃度值在Fangraph paper 繪出工作曲線。

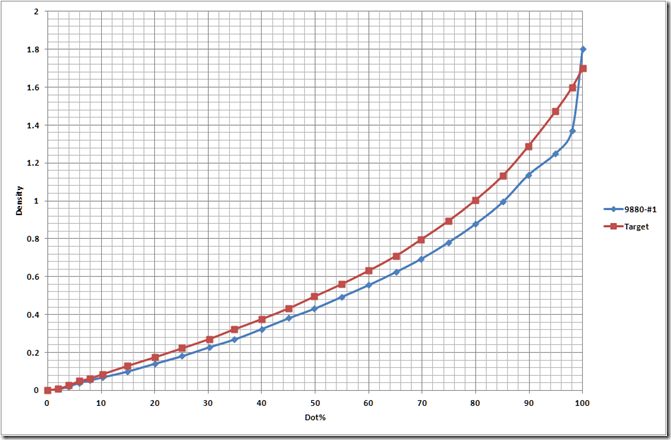

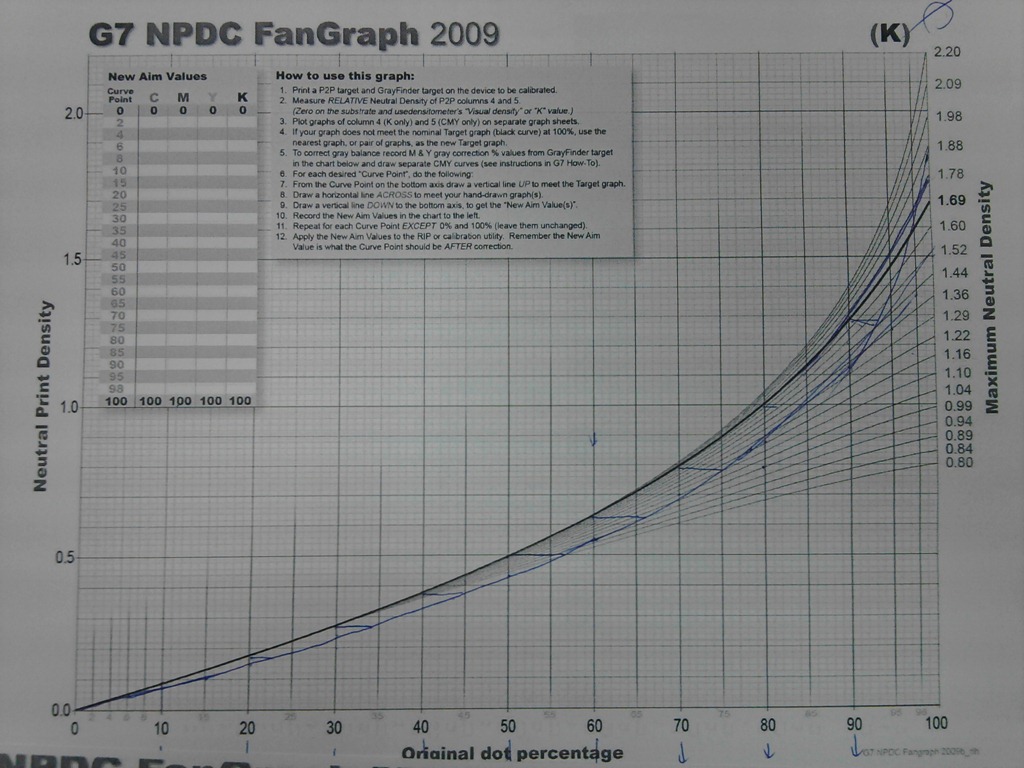

手繪Fangraph(K) for 第一次列印
IMG_20120203_114943

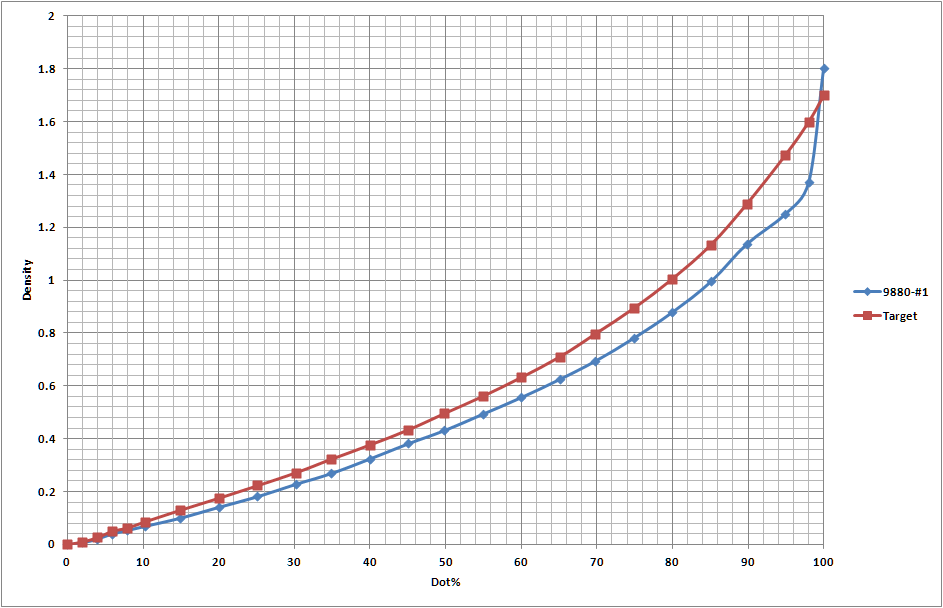

on Excel

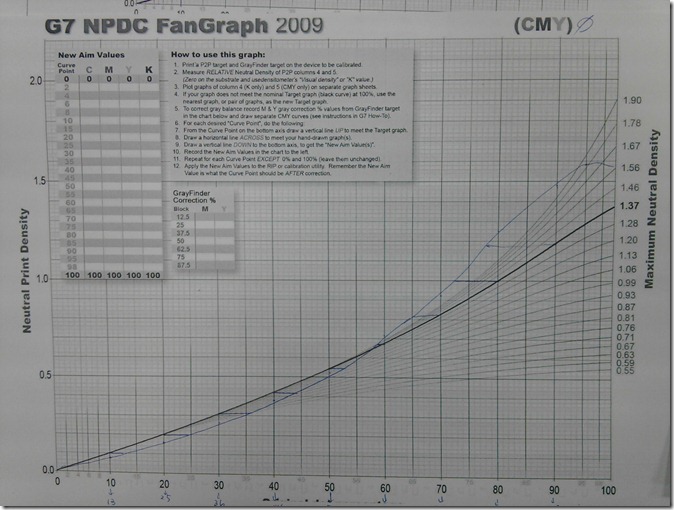

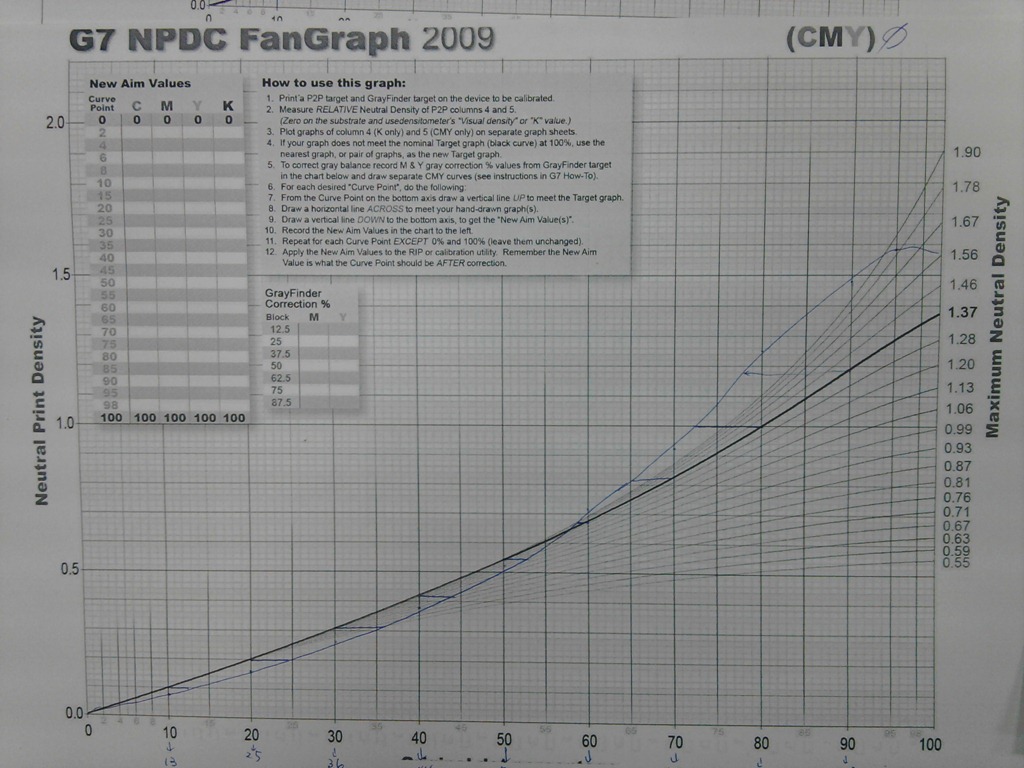

手繪Fangraph(CMY) for 第一次列印
IMG_20120203_114929

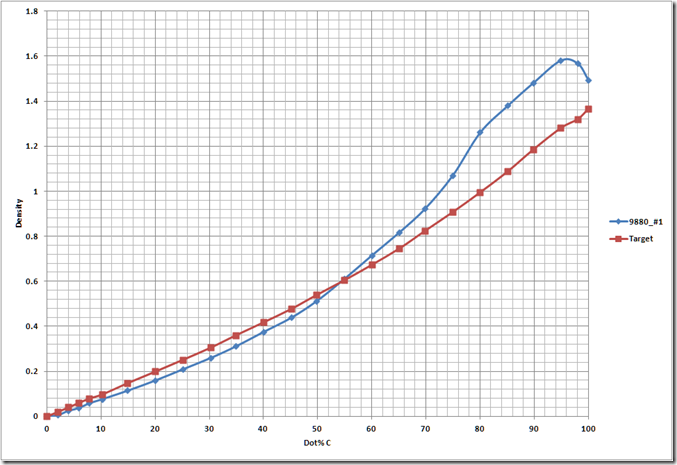

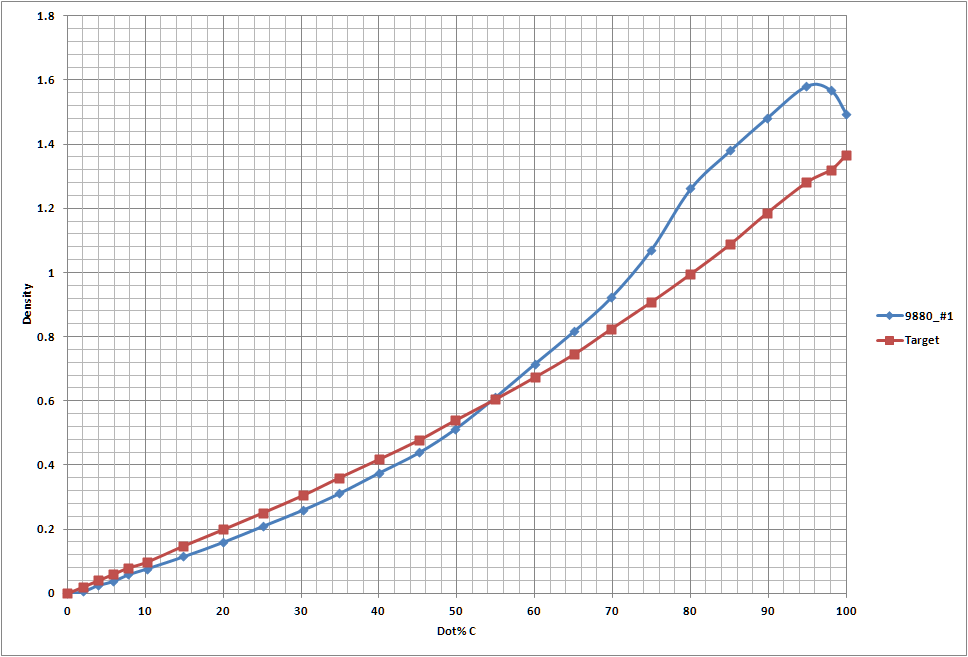

on Excel

由第一次數據發現K曲線在95%濃度急遽升高,CMY 則在70%以上遽升後呈現反轉,估計以數位打樣為目的的線性設定畢竟與印機不同,尤其是暗部的表現,因此本次模擬將先忽略70%以上網點數據,待下次測試再重新思考噴墨印表機在G7應用的線性設定。

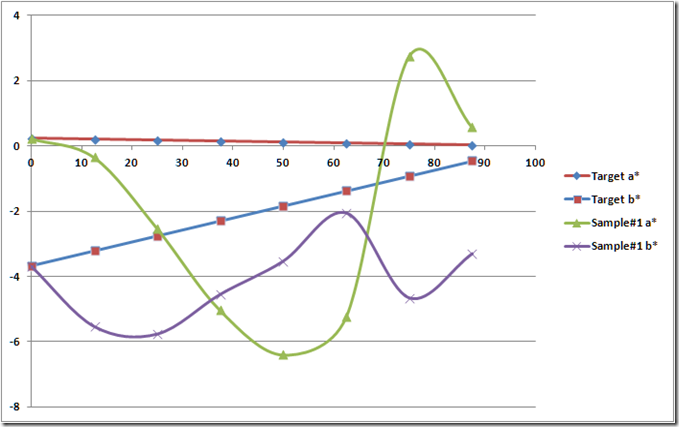

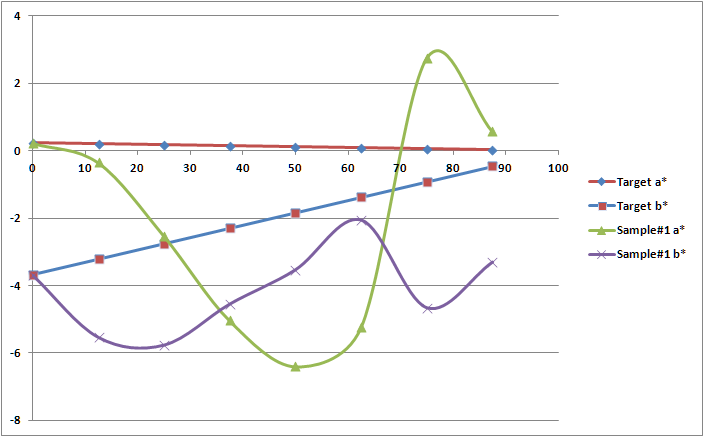

從CSV內取出灰色組合值,得灰色平衡數據如下
看來以數位打樣為目的的線性設定跟G7的想法差距頗大,從以上灰色值亂竄的情況看來,噴墨的線性方式勢必要重新檢討。
我們第一次的數位模擬還是必須往下走。

第二次列印:
依以上獲得的數據及”G7 How To 2009”文件的方法,做了第一次NPDC修正,第二次列印得到以下結果。
NPDC(K) 第一次修正,由下圖可知K曲線已得到有效的修正。

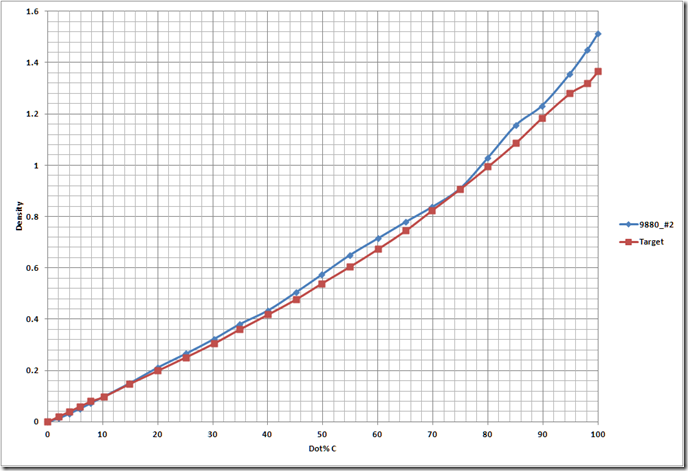

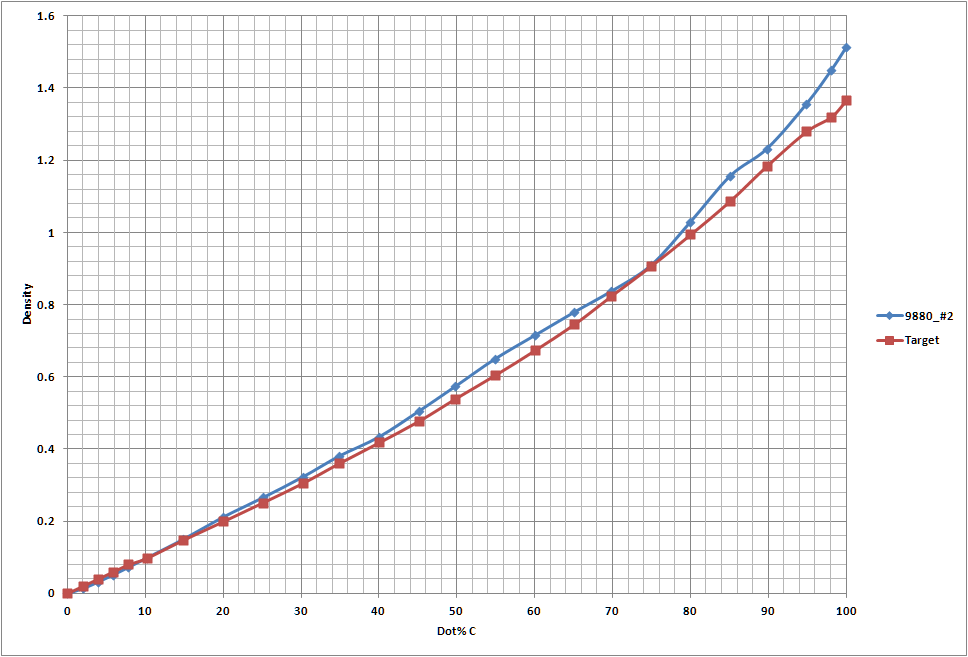

NPDC(CMY) 第一次修正,由下圖可知CMY曲線也已得到修正,但未若K曲線那樣有效率。


附加說明:
依照 “G7 How To 2009” p.16~p.18 的說明,CMY曲線的 NPDC 及灰色平衡應可一次修正完成,但這次測試依其方式都得不到預期結果,因此本次測試將NPDC 與灰色平衡分開處理,也就是先將CMY的NPDC修正到位,再去處理灰色平衡。

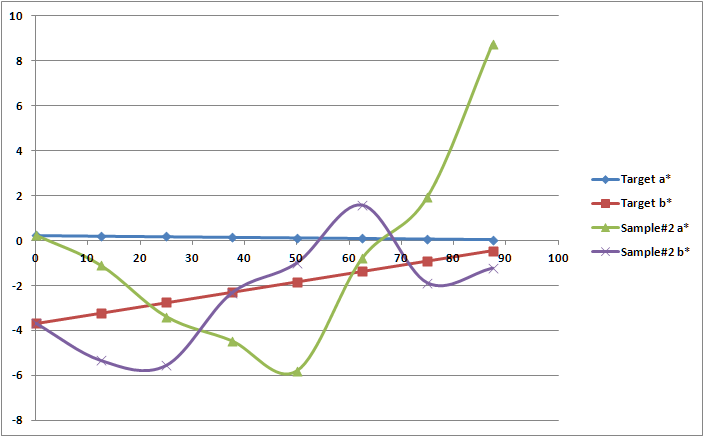

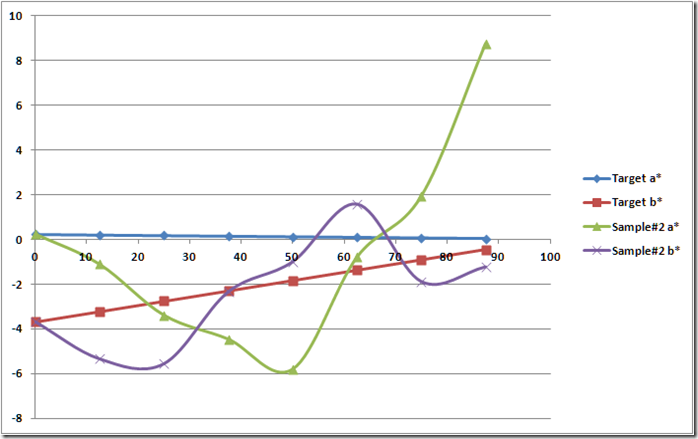

NPDC(CMY) 第一次修正後的灰色平衡:
灰色值一樣亂竄,這一次修正就針對灰色平衡,以下為第三次列印輸出。

第三次列印:

由於本次修正針對CMY灰色平衡,NPDC(K)維持不變,與上次相同。

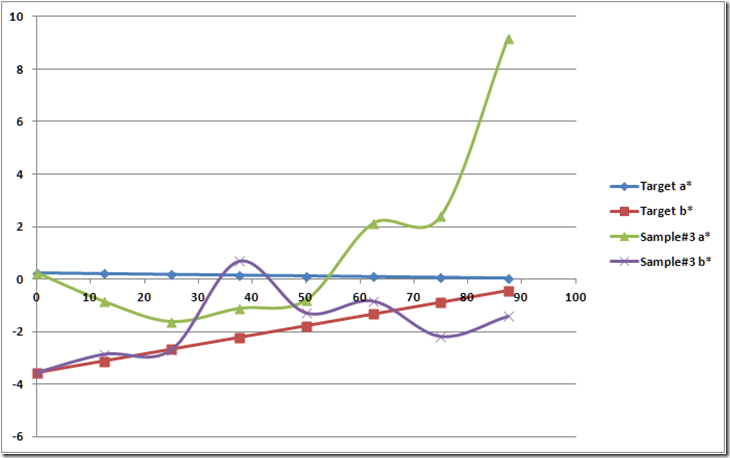

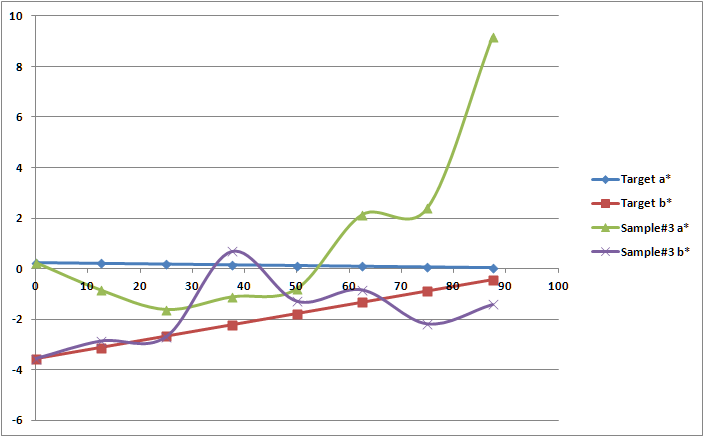

第二次修正後的灰色平衡狀態(見下圖),只能說有被拉回來。雖說Grayfinder 工具已由Grayfinder21(6個組合) 發展到 Grayfinder22(14個組合),但還是難以做很精確的運作,或許是本次噴墨印表機線性特性的關係使得操作比較異常,期待正式上機後是不是能有較正常的表現。

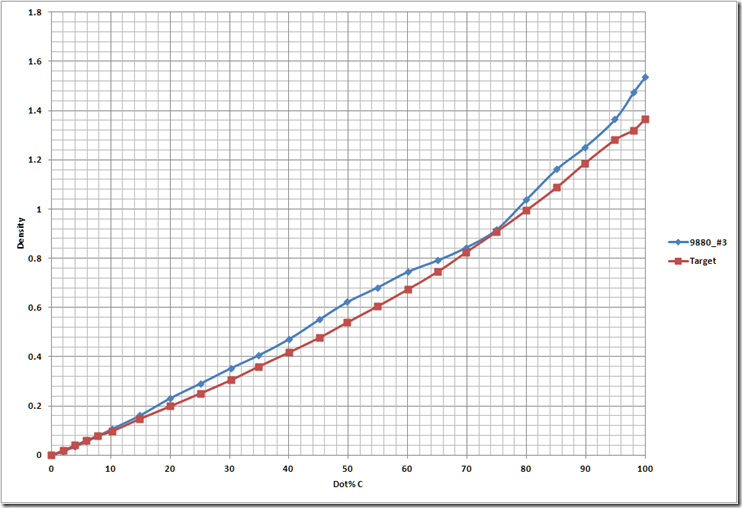

灰色平衡的修正交互的影響了CMY的NPDC,接下來再一次修正CMY的NPDC。

第四次列印:

本次測試將結束在第四次輸出,也就是CMY的NPDC再一次修正。最終結果如下:

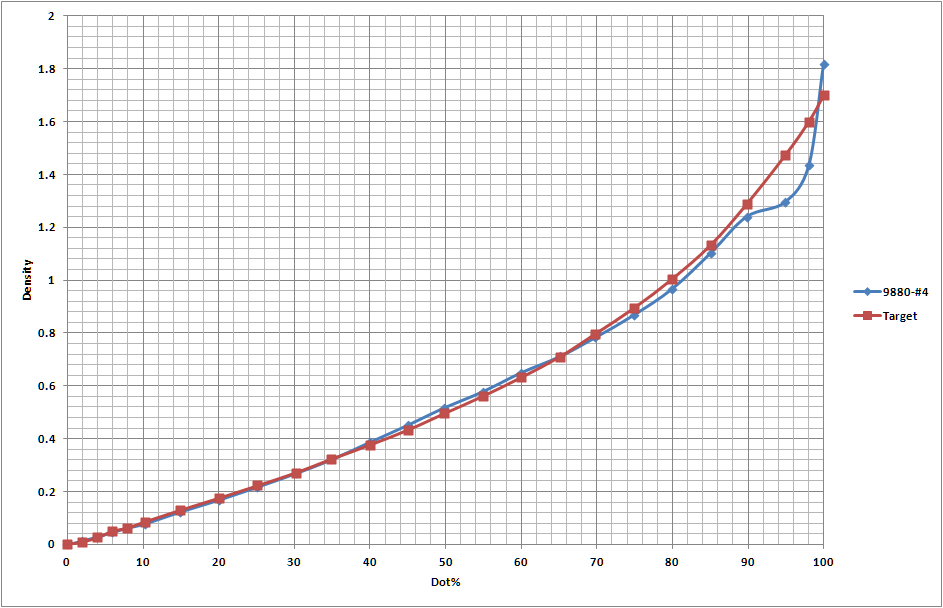

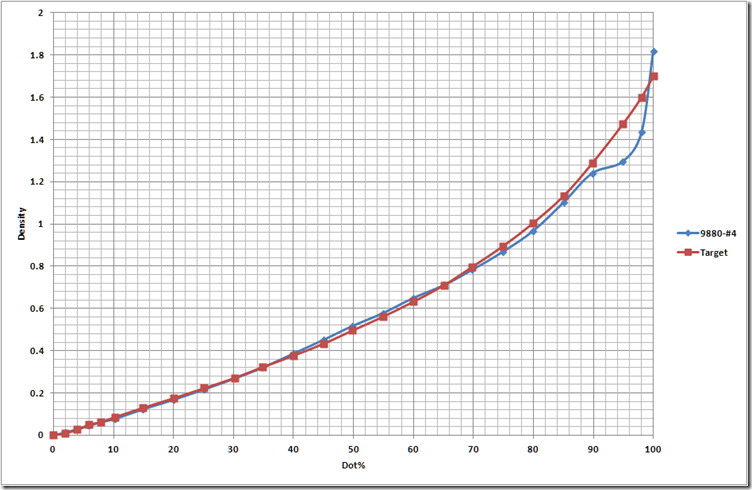

NPDC(K) 第四次輸出;其實K曲線在第一次修正(第二次列印)就已經到位,一直維持不變。

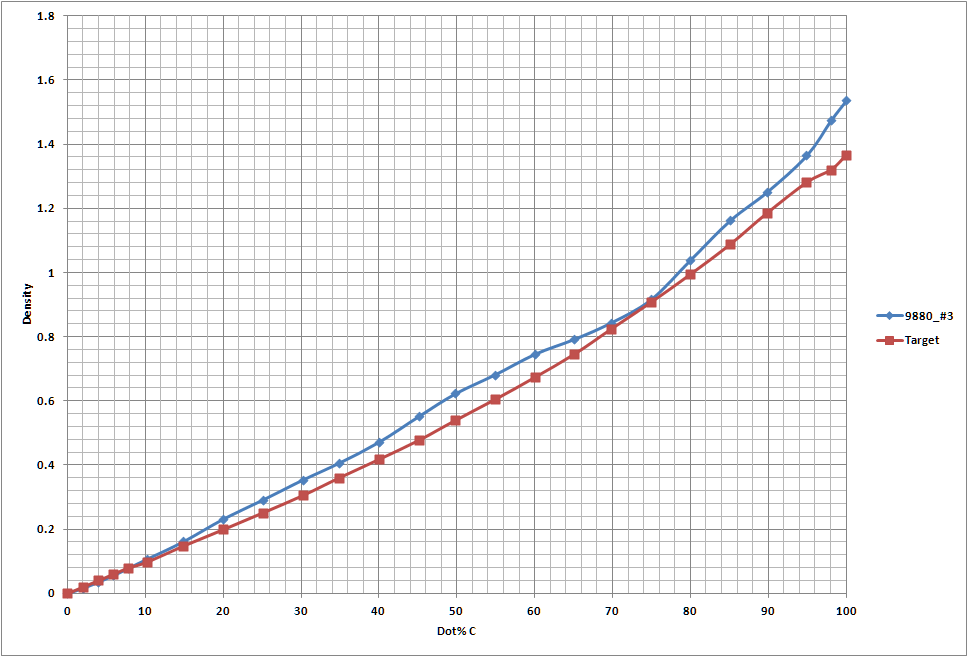

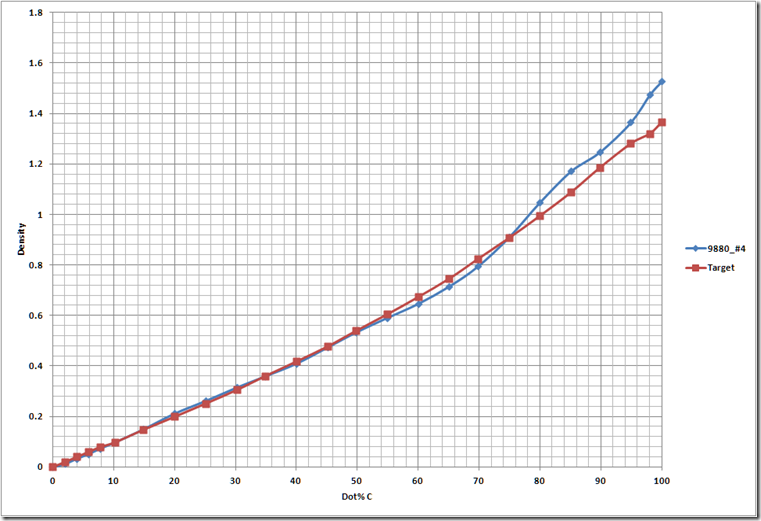

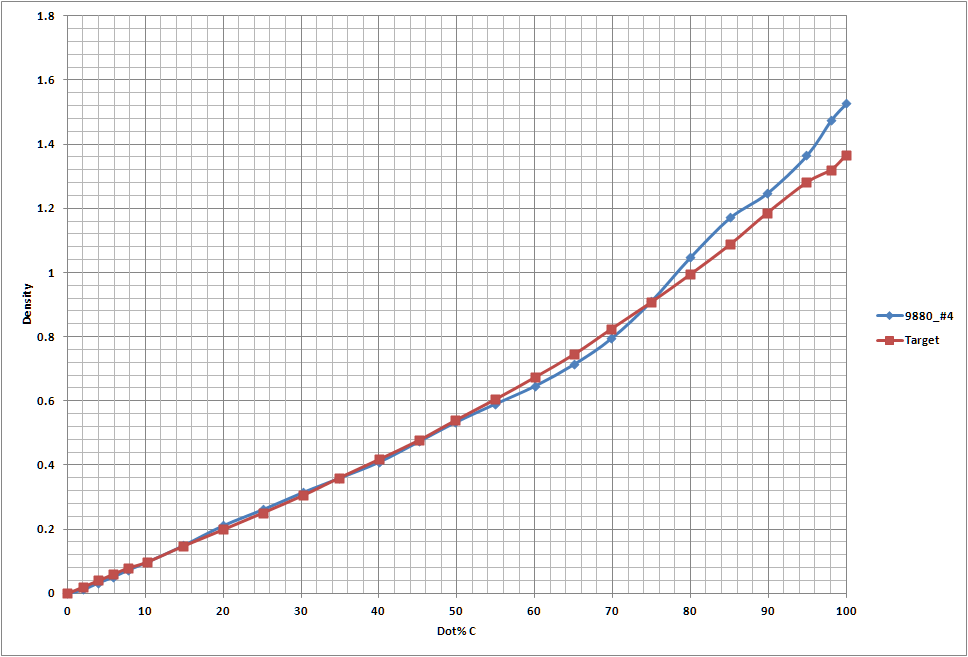

NPDC(CMY) 第四次輸出;經歷第一次NPDC修正,第二次灰平衡修正及第三次的NPDC再修正。image

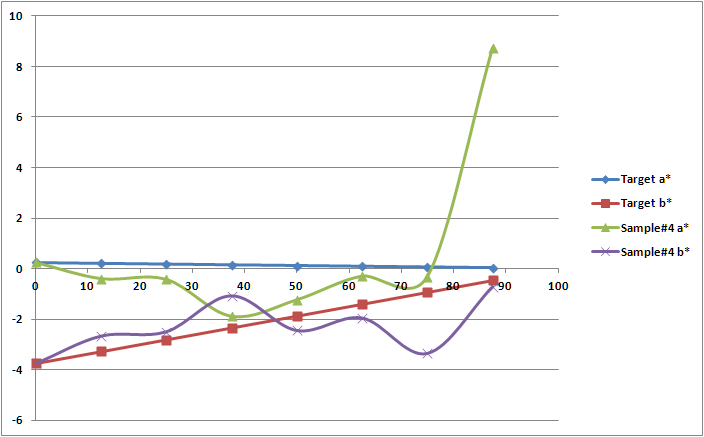

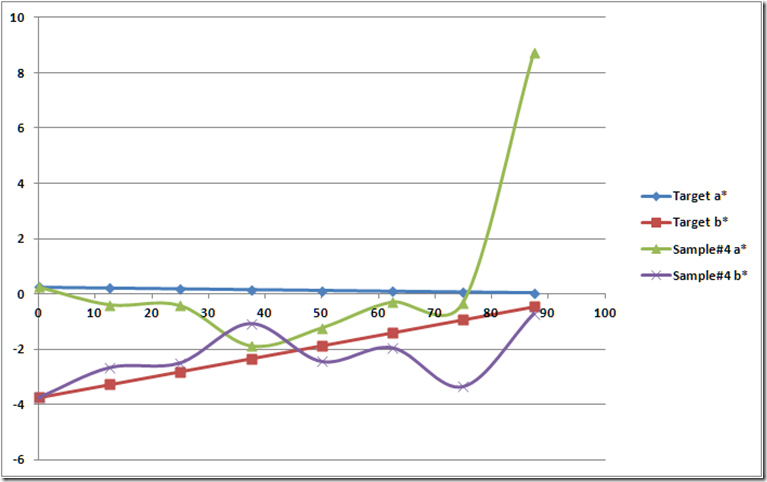

灰平衡 第四次輸出;經歷第一次NPDC修正,第二次灰平衡修正及第三次的NPDC再修正。


本次測試總結:

1.以數位打樣為目的的線性設定畢竟與印機不同,本次測試在暗部及灰色組合非屬正常表現。
2. NPDC 在 K曲線的修正極有效率,可一次到位。
3. CMY 的 NPDC及灰平衡修正未若”G7 How To 2009″的說法可一次到位(或許是上述1.的關係).
4. 手動方式極為耗時,上述數位模擬耗時幾乎一個工作天,同樣的四回印刷機作業加上資料處理少不了兩個工作天,看來 工作軟體勢必要上來,不管是 Curve 2 或必要時自行開發(工作邏輯已有掌握)
5. 盡快安排上機作業及工作軟體到位。
