Print By Number::印刷標準化, from Plate to Press

印刷色彩品質的呈現由檔案(File)資料形成印版(Plate)掛到印刷機(Press)後借由CMYK油墨呈現。
上篇,印機只要能操作出某色彩規範(Fogra39…)規定的數據即可,東西好不好看在檔案(File)階段就已經決定了,跟印刷標準化的操作無關。

回歸到印刷作業本身,只要符合操作規範即可,與檔案內容無關;以Fogra39規範為例,規定的也就是兩件事:
1. 滿版(SID)的色彩值到位。
2.版調值(Tone Value)到位。

關於第一項,滿版(SID)的色彩值可藉由 Beer’s Law 工具很快達成,只與印機放墨有關,無關印版
至於第二項,版調值(Tone Value)則需要印版與印機的互相配合才能將印刷品版調帶到某個規定的位置。

這兩年做了不下10個G7,通常都能很快的在半個工作天做完。第一步是用Beer’s Law 很快的決定放墨濃度,第二步再來決定版調落點;如果能經由印機放墨的調整來達成印刷品版調落點,我通常不會去管印版的版調;反正印刷品上面的數據到位就好了!如果印機放墨的調整達不到印刷品規定的版調位置,我才會根據印刷品版調位置來要求印前修正CTV曲線,通常一次的修正就可以將版調帶到正確位置,這樣也就是大概半個工作天的時間。
這是我所謂 “快速取得G7” 的工作方法,但通常是廠家也沒搞懂我做了些甚麼就莫名其妙的拿到一張G7證書,然後還是習慣用舊方式工作。

我現在在這裡把版調的作法再多講一些,希望我這些做過G7的廠家或對印刷標準化有興趣的廠家可以藉由對這些做法與工具的理解而得以發展出你們維護印刷標準化的方式。

關於版調問題,我要先問幾個問題:
1.你們現在印版版調的位置在哪裡? 更簡單的問法:檔案上50%的資料在印版上是多少?就是50%嗎?或是比50%大?還是小?為什麼?
2.你們印機在50%的網點擴大是多少?以Fogra39的講法會落在14~17;那你們是多少?

如果能明確的回答上述問題,那你們印刷標準化的達成能力該有80%以上了。這裡的東西對你們的價值可能就不大了!如果回答不出來,不妨好好參考一下吧!

第一個問題:印版版調的位置在哪裡?
量一下就知道了啊!
用什麼量?

用這個, Xrite iCPlate2,
ICP2X-2T
這個要十來萬!


我也沒有 iCPlate2,

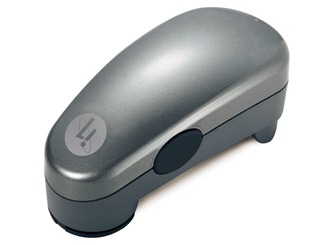

很多人有這個: i1Pro(2),用這個也可以。
4

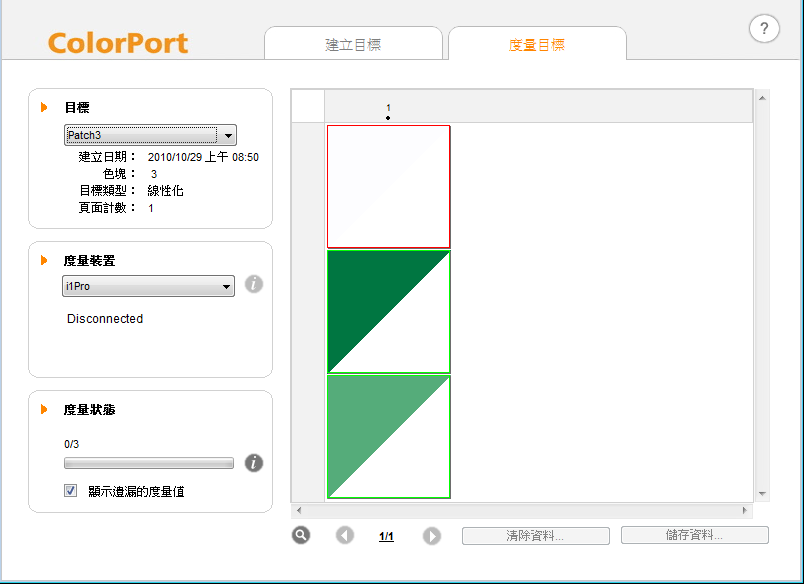

參考這篇,把版底當紙張,印紋100%處當特別色,以SCTV的方式就可以算出平網的比例值,也就是版調值(Tone Value)。

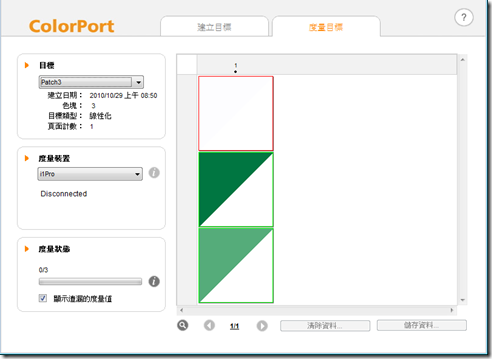

CTV4
取得量測資料後上傳:
http://pbn.acsite.org/SpotD/
即可得知網點值

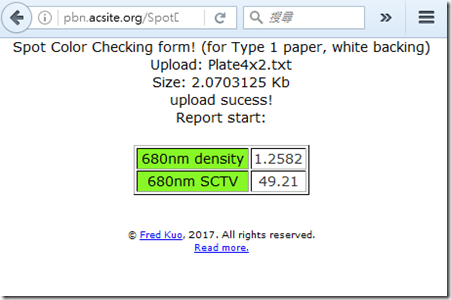

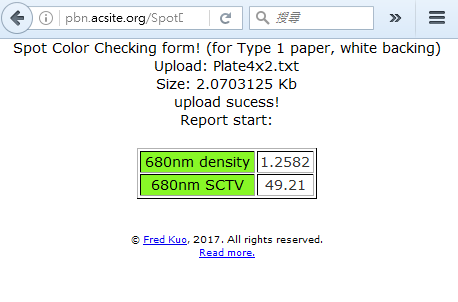

Plate1

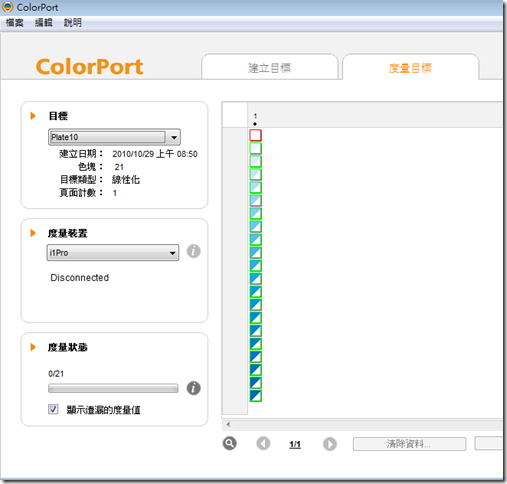

把上述功能延伸到每個階調(5%~95%),一張版的完整版調值就可以完全呈現出來。

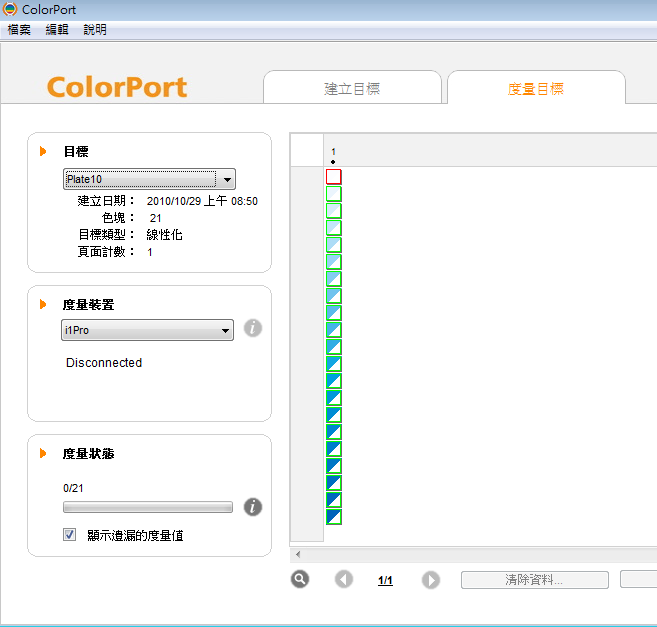

Plate21

取得量測資料後上傳:
http://pbn.acsite.org/FograPC10/

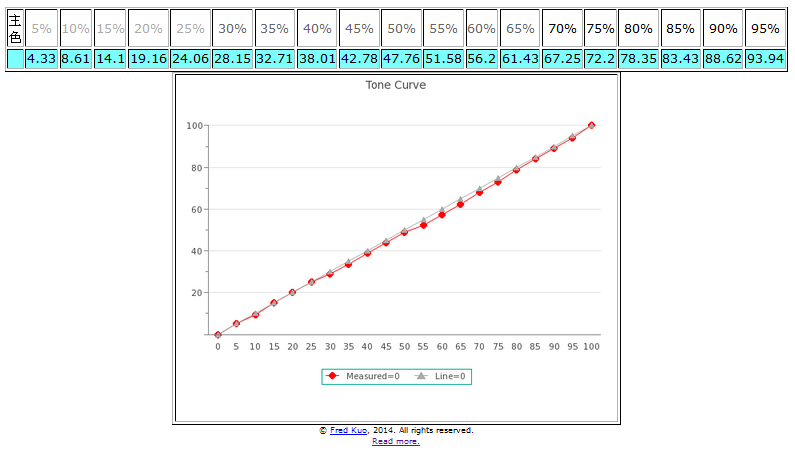

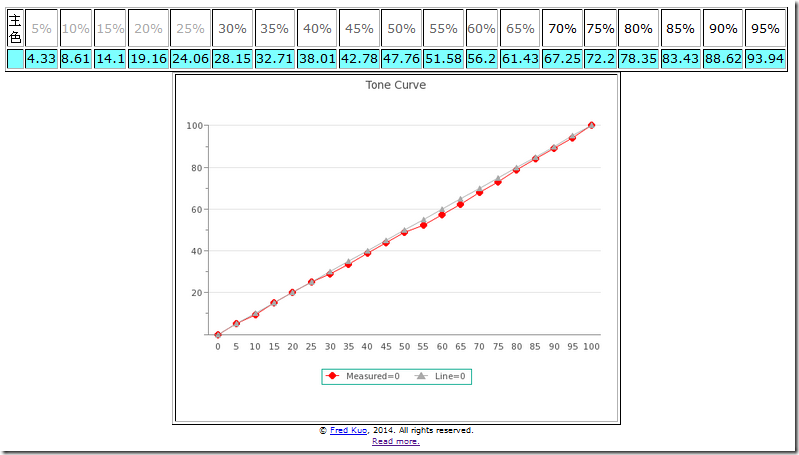

即可取得版調曲線 pbnTVI5
iOne 量測版調所需資源如下:
——————————————————————————————————————————
1.TDF(導表敘述): Plate21.xml
http://pbn.acsite.org/FograPC10/Plate21.xml   (點選右鍵,鍊結另存新檔)
2.導表格式:

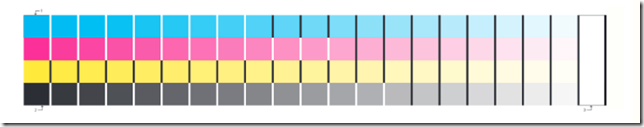

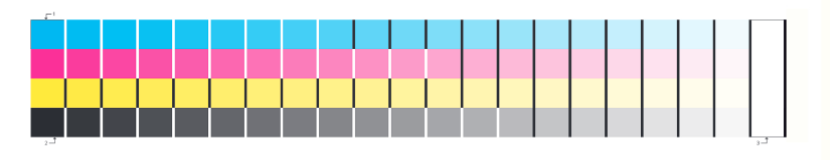

Plate84
http://pbn.acsite.org/FograPC10/FograTVI4i1X.pdf
————————————————————————————————————
以上,第一個問題:印版版調的位置在哪裡?到這裡可以完全掌握。

第二個問題:印機在50%的網點擴大是多少?
同樣的邏輯把它用印刷品就行了!

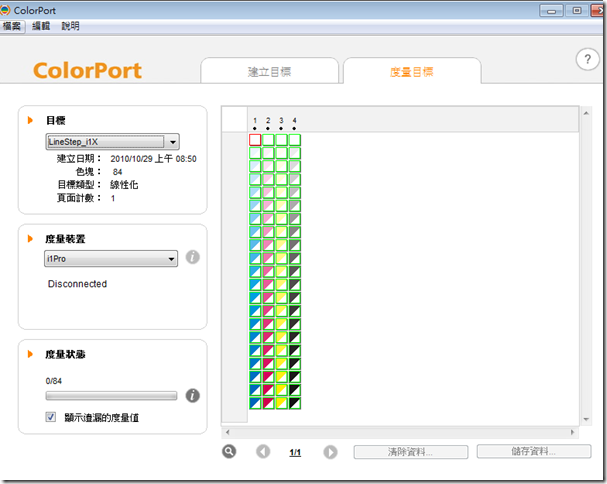

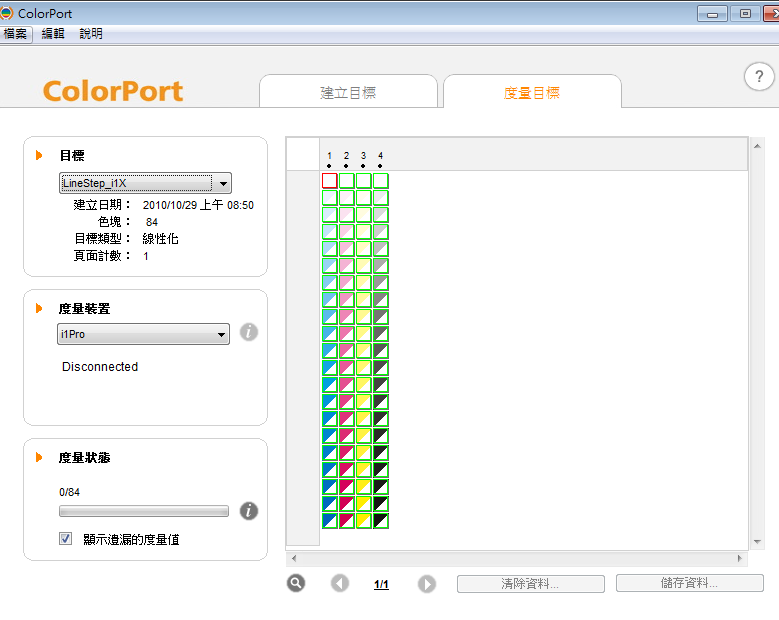

CTVcompare

取得量測資料後上傳:

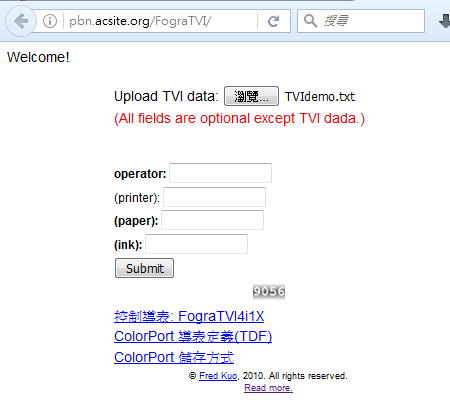

http://pbn.acsite.org/FograTVI/

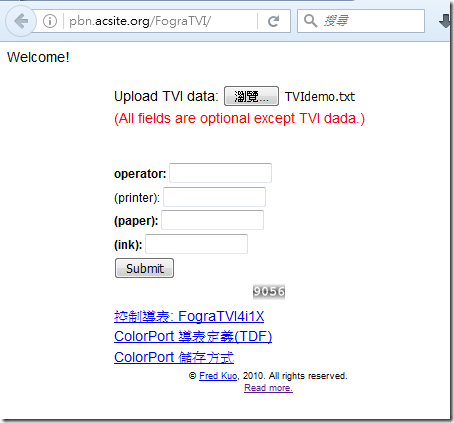

pbnTVI

取得資料:

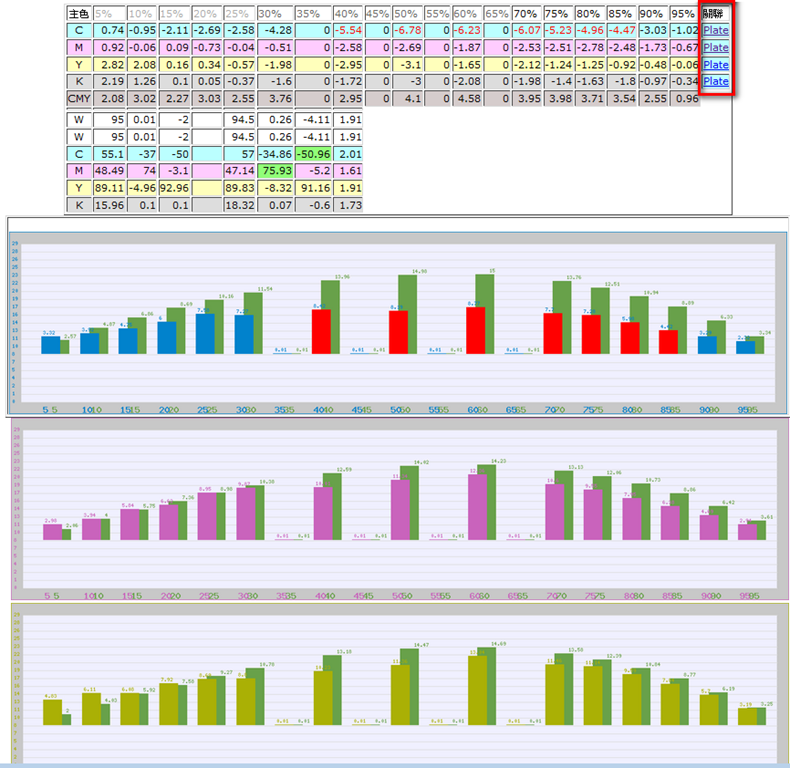

(印刷品C版於50%的地方低於標準擴張6個網點值)

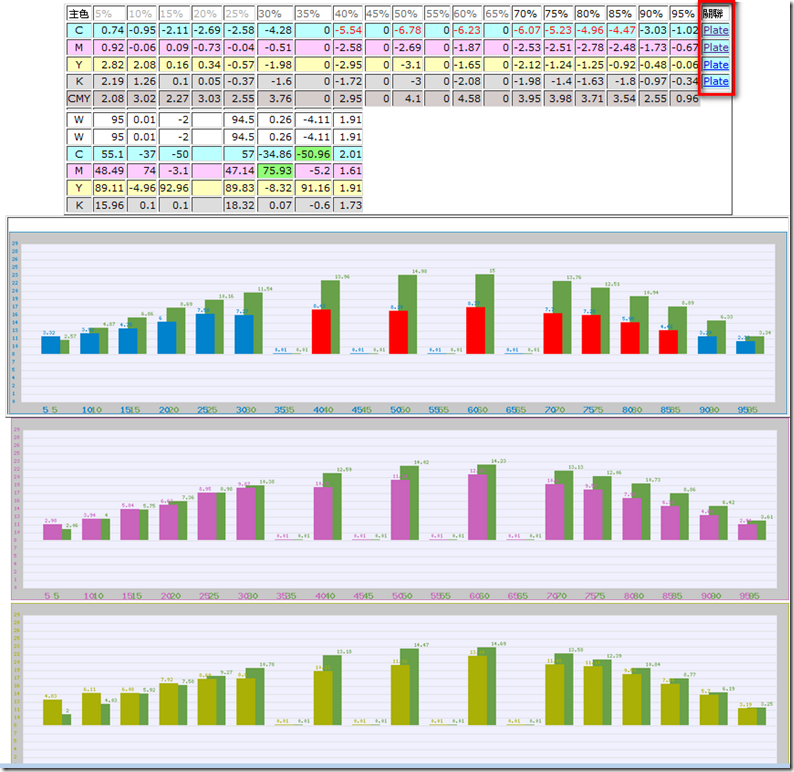

pbnTVI2

iOne 量測印刷品版調所需資源如下:
——————————————————————————————————————————
1.TDF(導表敘述):
http://pbn.acsite.org/FograTVI/LineStep_i1X.xml
2
.導表格式:
Plate84
http://pbn.acsite.org/FograTVI/FograTVI4i1X.pdf

————————————————————————————————————

(ps. 以下從Press TVI 關聯到 Plate TVI 須經由帳號整合數據才能得到其關聯性,帳號登錄網址:http://pbn.acsite.org/index.php)

Press TVI 關聯到 Plate TVI

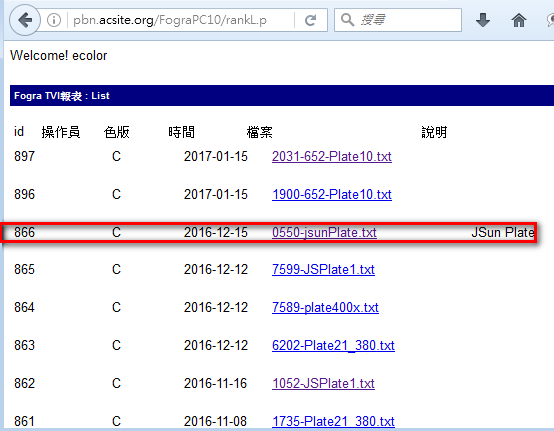

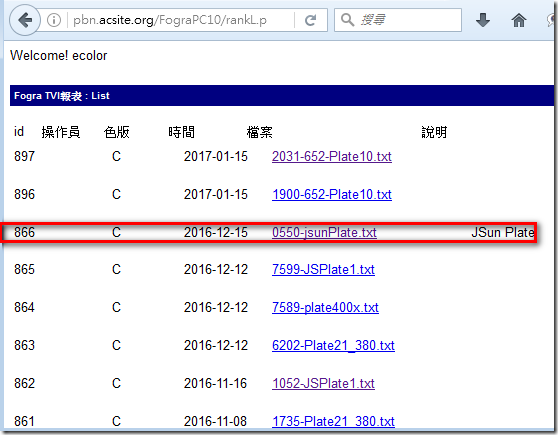

取得印刷品版調值後可以跟印版版調連結來判斷整體 印版<–>印機狀況。

pbnTVI3

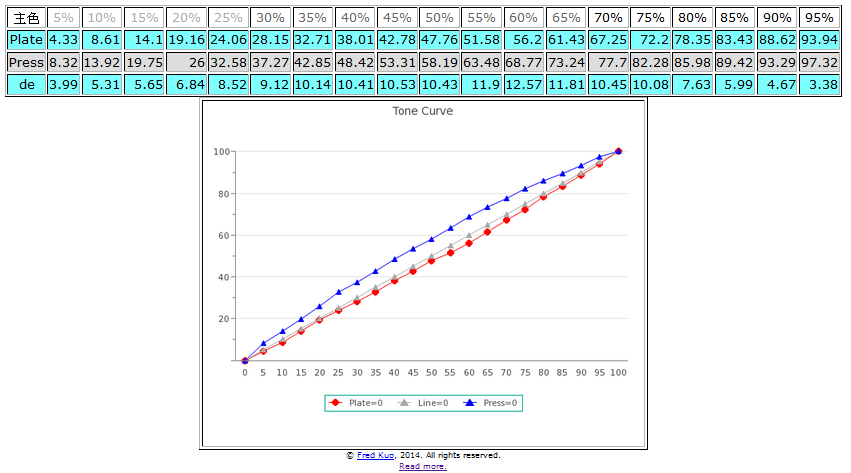

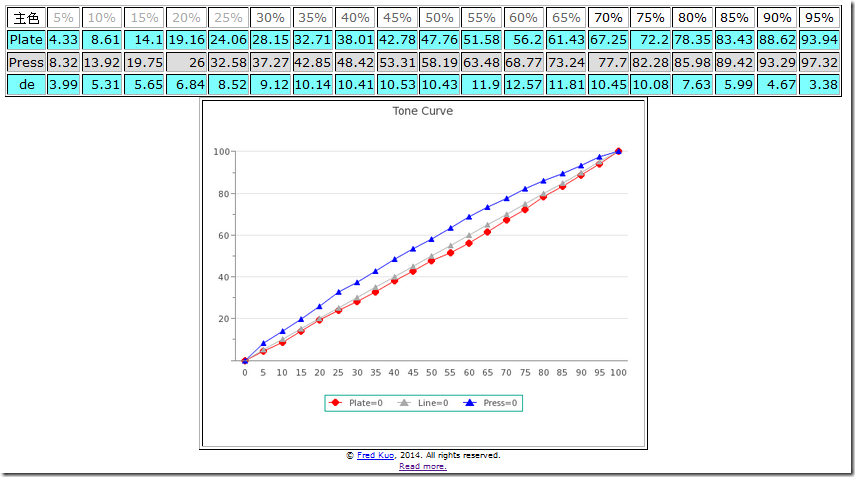

我們將印刷品版調值資料關聯到印版資料後獲得資訊如下:pbnTVI4

由資料顯示
1. 印刷品50% TV為58.19,落後規定值(64) 6個網點值;已超過寬容值(+-4%)。
2. 印版50%TV為47.76,略低於線性版(50)。
3. 比對印刷品50%與印版50%TV值,可發現印機版調擴張值為10.43,低於印機標準擴張值(14)。

以上,第二個問題:印機版調擴張值到這裡可以完全掌握。

形成決策
1. 印版版調不足,可改變(增加)印版版調以使得印刷品版調達到規範範圍。
2. 青版(C座)印機版調擴張不足,調整C座印機版調擴張也可將印刷品版調帶到規範範圍。
3. 同時調整印版及印機狀態至標準值會是維護與管理上最好的作法。

簡易版 Press to Plate 關聯

上述的作法必須5%~95%都測量,測量點很多,這種我把他歸類為定期檢驗(如每個月一次),對於每日例行檢查,我採單點(50%)檢測,步驟及工具如下:

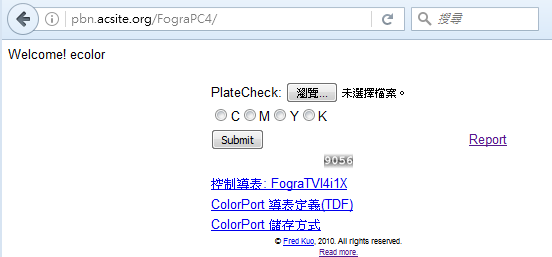

1. 從印版上量取版底,滿版及50%平網資料,上傳 http://pbn.acsite.org/FograPC4/ 即可取得印版50%版調值。CTV4

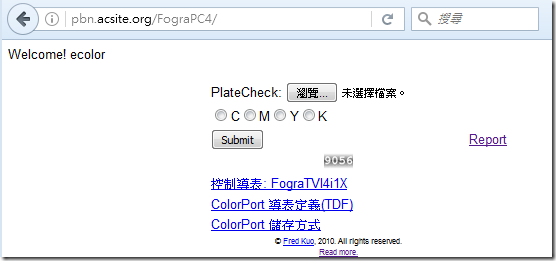

pbnTVI6

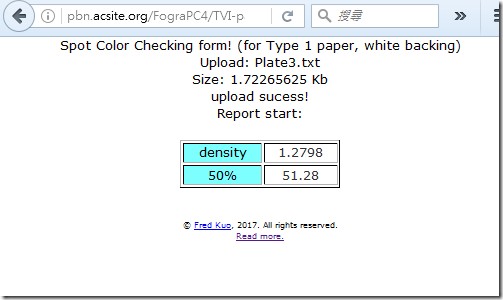

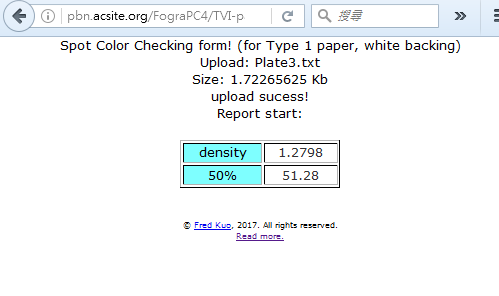

pbnTVI7

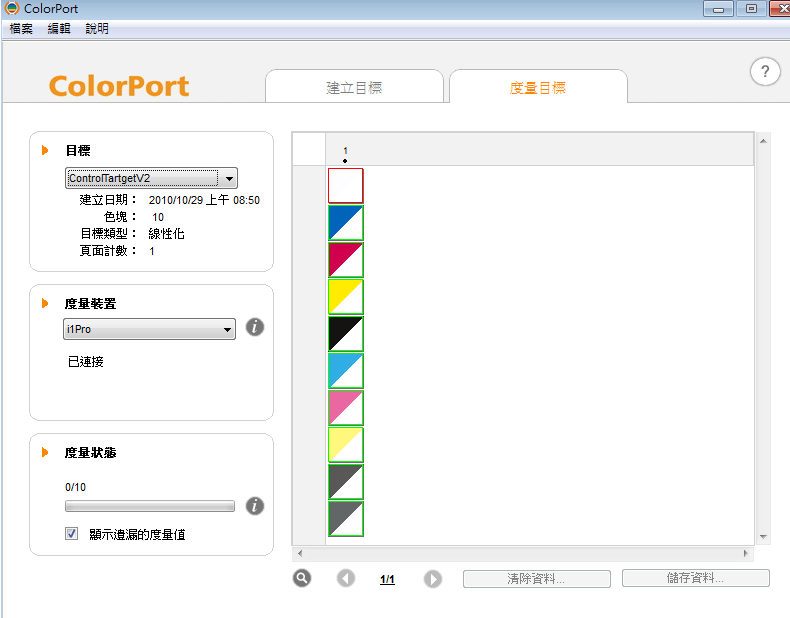

2.印刷品端使用Beer’s Law+TVI工具

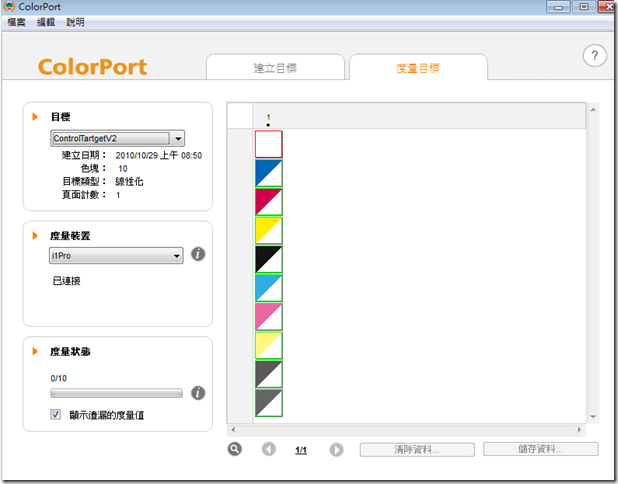

pbnTVI8

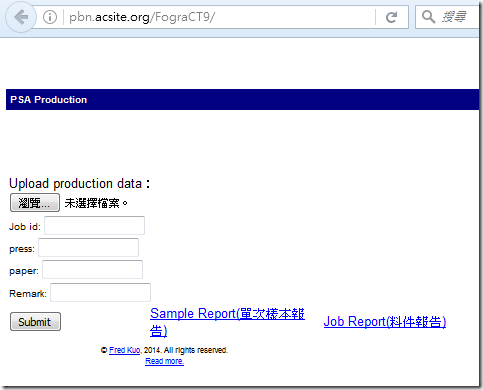

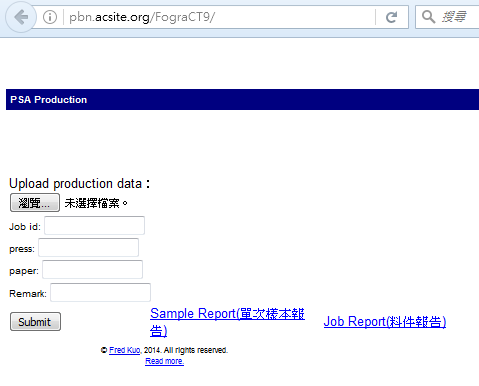

將量測資料上傳至工作網頁: http://pbn.acsite.org/FograCT9/

pbnTVI9

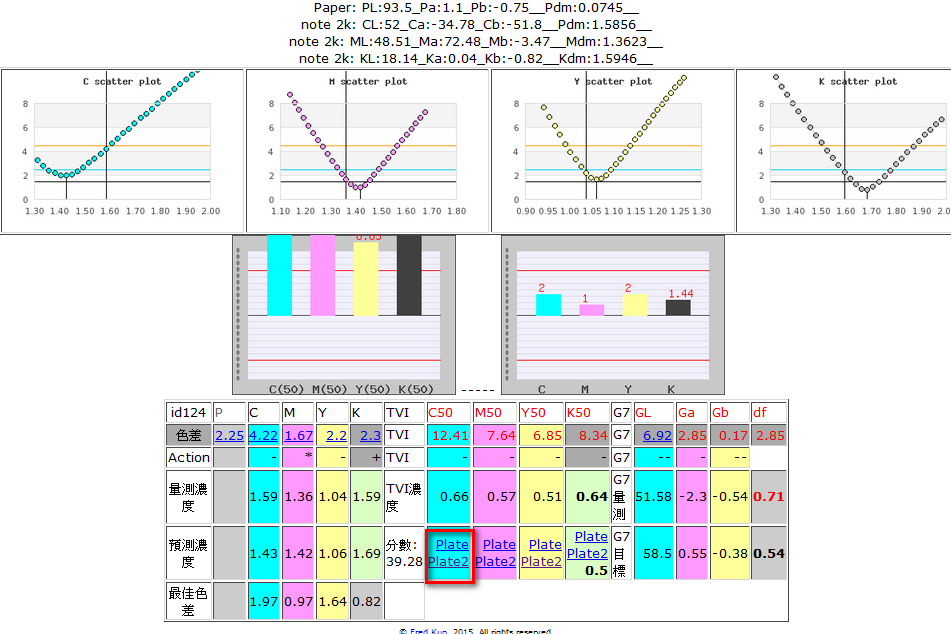

取得滿版放墨預測及TV數據。

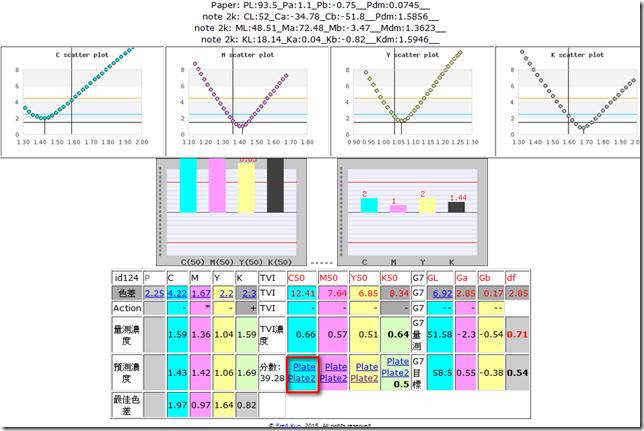

pbnTVIa

這裡可做整版(Plate-21階)或單獨50%(Plate2)的印版關聯

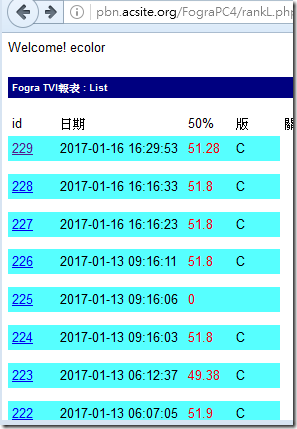

點選50%(Plate2)連結會列出最近的印版資訊:

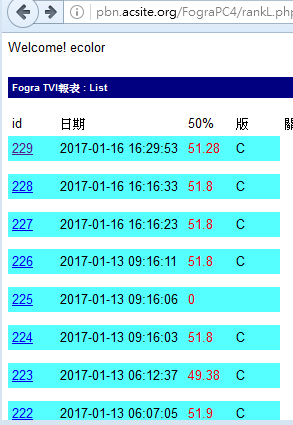

pbnTVIb

關聯到指定的印版資訊可得資訊如下:

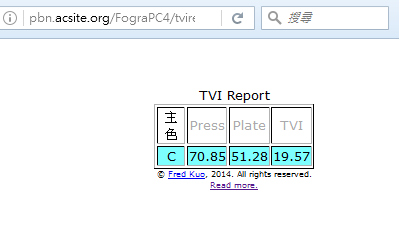

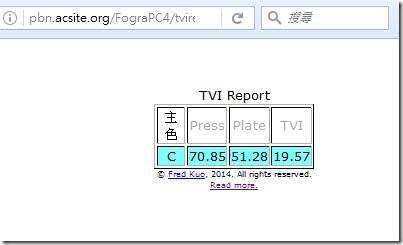

pbnTVIc
由以上案例資訊判斷:印版尚可,印機擴張值太大;
對應方式可以是調降CTP版調或是調整印機。一般來說,調整CTP是相對簡單及較低成本的作法,但調整印機到標準值才是更符合管理精神的作法。

以上,印版<–>印機 版調測量及關聯工具,對印刷標準化有興趣的廠家可以參考一下。
