萬元以下數位打樣系統 – Take-1

我在另一篇發文嘗試用萬元以下的LCD做軟打樣;只能說收到的數據還可以。接下來還必須做環境光源及視覺適應(adaptation)等方面的修改才可能達到比較可以被接受,比較符合現實世界使用的工作方式,而不僅是一組可被接受的數據。

這一篇同樣先由數據觀點出發,試著以最低成本組合的工作方式來達成數位打樣。

典型的製版廠做數位打樣的設備如下:

Epson 9880+Efi colorproof +iOne, NT40萬起跳。使用原廠墨。

比較有規模的平面設計公司或許用到:

Epson 4880+Oris ColorTuner。icc profile 由銷售單位支援。十來萬總是要的。使用原廠墨。

這次要用的 設備為:

Epson 1390 (約NT 10000) + Colormunki (USD $399, NT 12652) + ColorMunki Photo(軟體為 ColorMunki bundle)= NT 22652。使用副廠墨。

(註1:雖說是最便宜的系統,印表機可用4000多的R290,但說一個會注重色彩的平面設計師,總要有個 A3+的表現能力,所以印表機設在1390而不是A4的R290)

(註2:如前述,平面設計公司的icc profile 由銷售單位提供,所以無須自備 CMS 設備,所以平面設計師只要花印表機的錢就可以了,又印表機本來就應該有的,CMS profile 又由銷售單位提供,所以對平面設計師而言,"最便宜的數位打樣系統"為0元,重點是要能找到能同時提供紙、墨與 CMS profile 的廠商…而且墨水最好不要是貴貴的原廠墨水。)

工作步驟

1. 色彩穩定度觀察

本次用的墨水是染料(Dye)墨水,相較於顏料(pigment)墨水,染料墨水有色澤較鮮豔,濃度範圍較大的好處,成本較顏料墨便宜,但染料墨最大的缺點是色彩不若顏料墨穩定,所以在進行CMS前,先了解一下染料墨變化的狀況:

觀察樣本

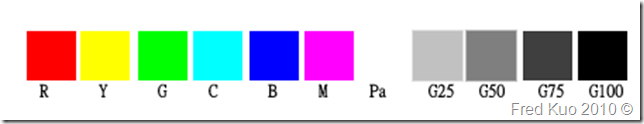

RGB_Basic

印表機:Epson 1390

紙張:單面塗佈特銅,代號:YFS

墨水: 染料墨水,代號:MYK

觀察方式:

將導表列印之後,以 3min, 10min, 20min, 30min, 1hr, 1day, 2 day, 3 day, 7 day 的時間間距觀察色墨的色差變化。觀察結果如下:

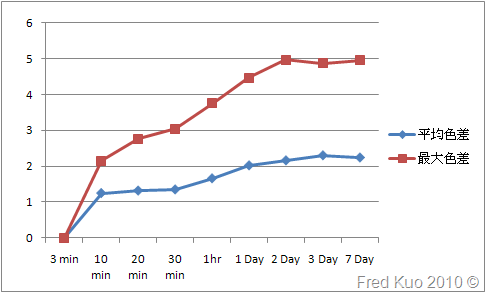

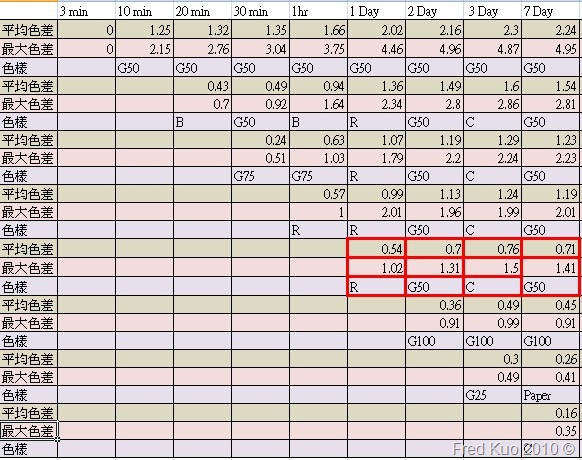

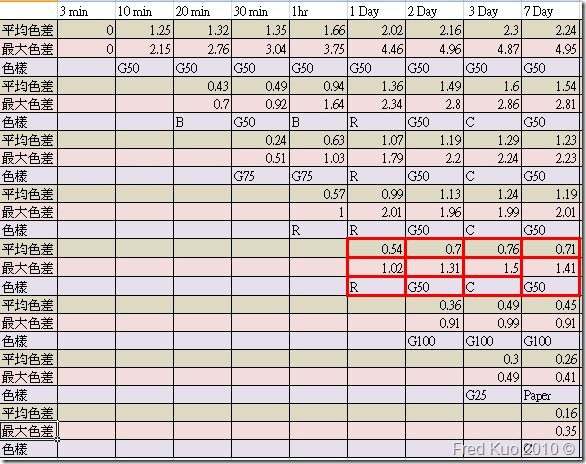

MYK_YFS_timeFactor

列印樣本放置室內,無日光照射,但有受到室內照明,室內照明為一般賣場省電燈管及工作檯的3波長燈管檯燈。

觀察11個色樣的平均色差及最大色差,色差公式為Delta-E 94。

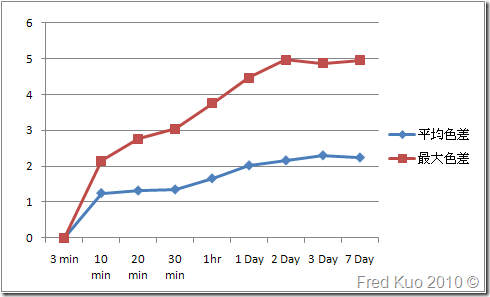

以列印後3分鐘測量為基點,7 天累計的最大色差為4.95,發生在G(ray)50,平均色差2.24。

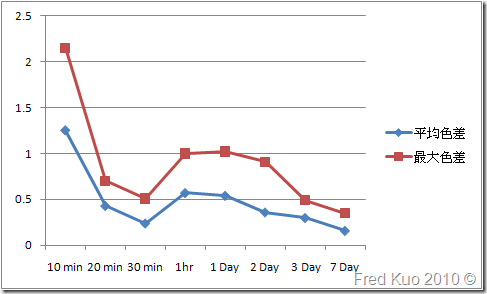

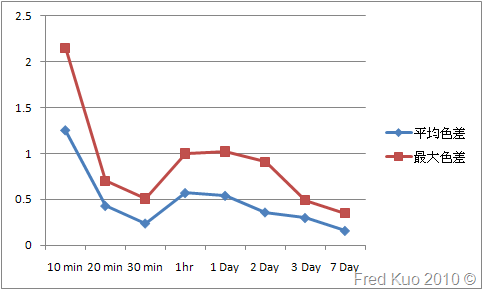

前10分鐘的變化量最大,1小時後的間距變化量還維持1 個Delta-E。

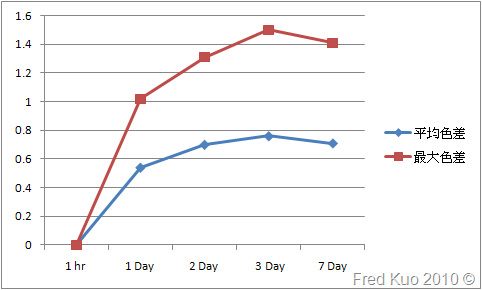

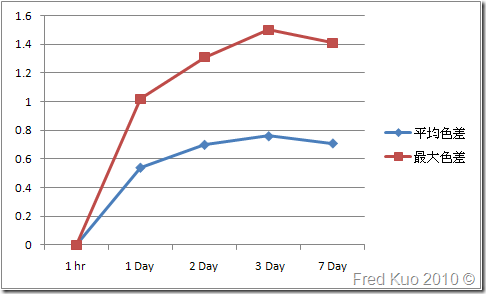

以1小時為基點,7天後最大色差變化為1.41。平均色差為0.71。

以上,染料墨水雖然相較於顏料墨水較不穩定,以1小時為基點,7天的平均色差仍維持在1個 Delta-E內;以上述基礎,我們在列印1小時收得數據所做的icc profile,其列印色彩在1個小時到1個星期間雖然有一些變化,我認為還能接受。

2. 產生 Printer icc profile

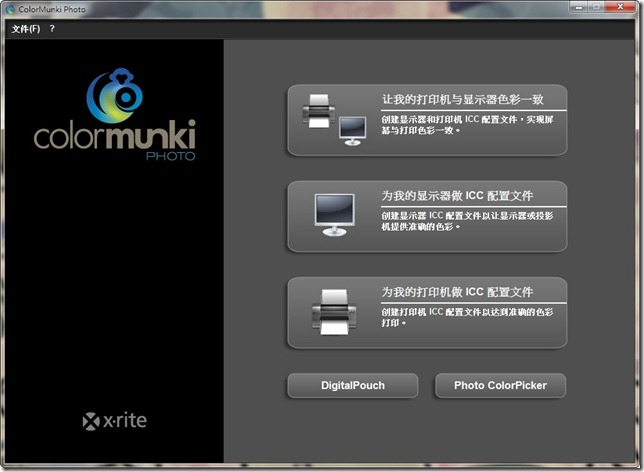

起用 ColorMunki Photo,啟用"打印机"程序。

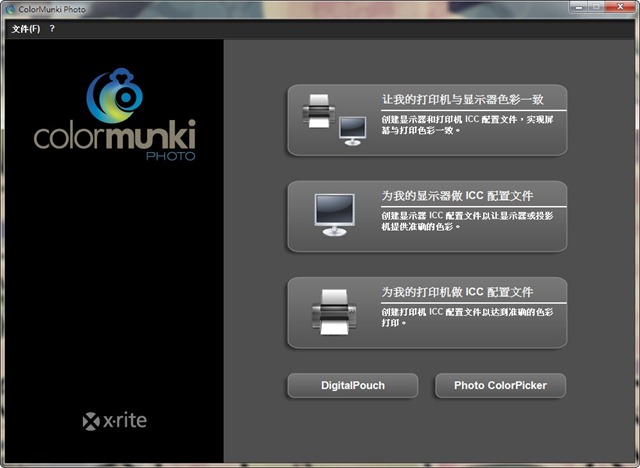

ApplicationStart

mmm…ColorMunki 只有簡中版,沒有繁中。

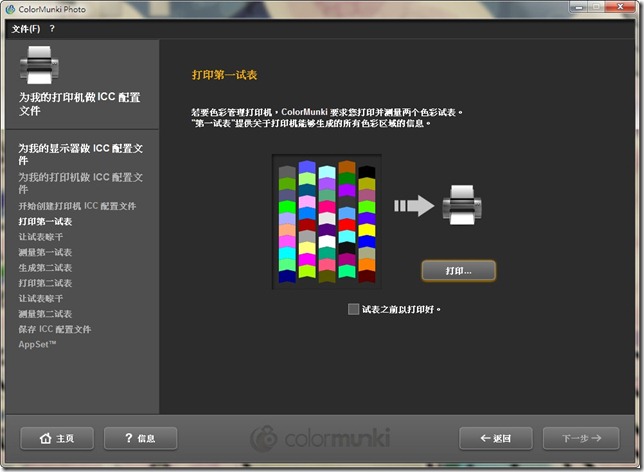

先印出第一張樣本:

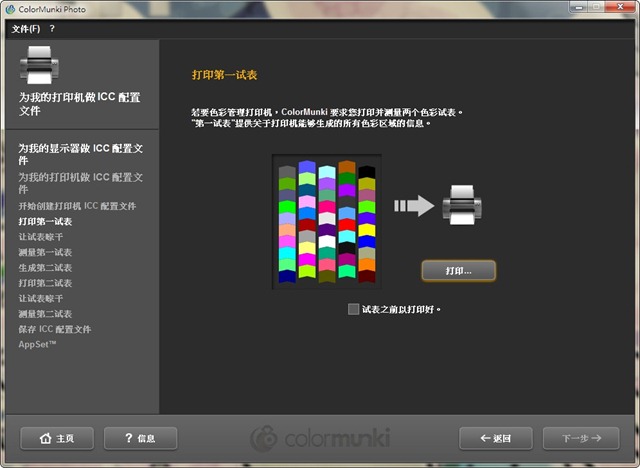

Application_Print

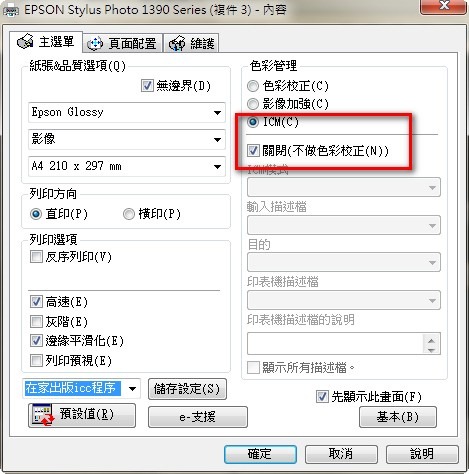

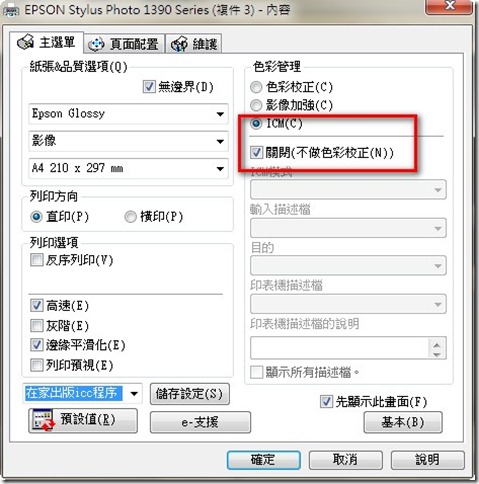

列印前確定關閉印表機驅動程式的 ICM 設定。

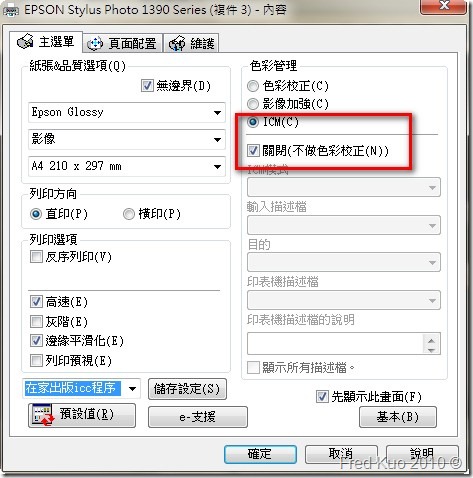

PrintICC

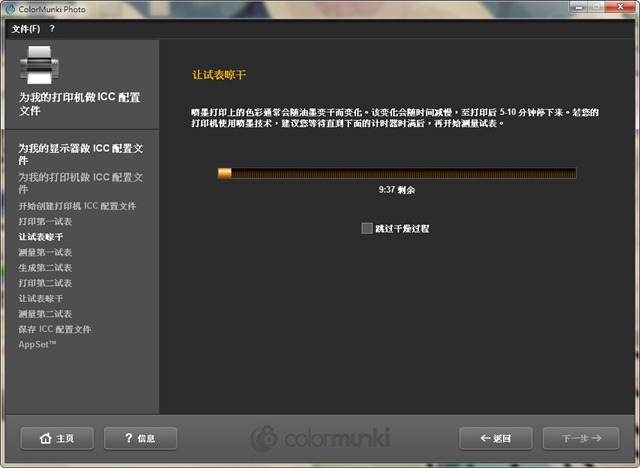

等待墨水穩定。

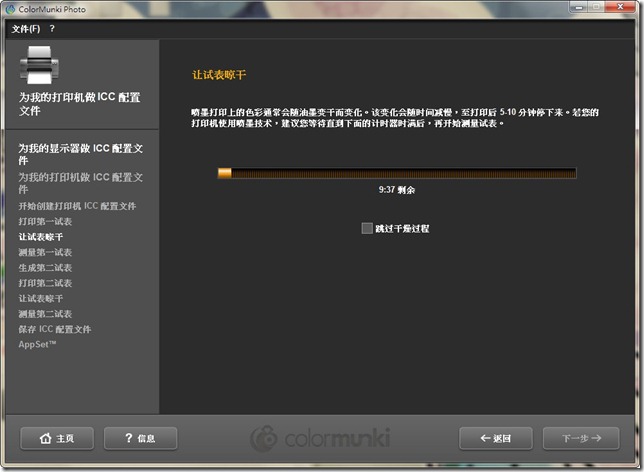

Application_Print_wait

雖然ColorMunki 細心的提醒等待10分鐘的乾燥時間,不過照我們之前的穩定性測試,為求得更實用的數據,我耐心的等了1個鐘頭才做下一步的數據讀取。

開始讀取數據,總共50個色塊。

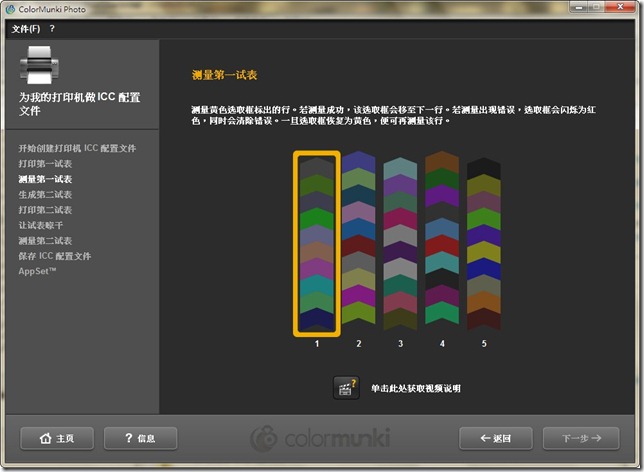

Application_Print_measure

接著出第二張試表,同樣再等1個鐘頭才讀取數據,一樣是50個色塊。

讀取第二張數據後,ColorMunki Photo 開始計算數據,計算完後將產生的 icc profile 存入"C:\Windows\System32\spool\drivers\color"中,系統即可開始取用 icc profile。

3. 數據驗證

測試圖像經由 Photoshop CS3 列印。

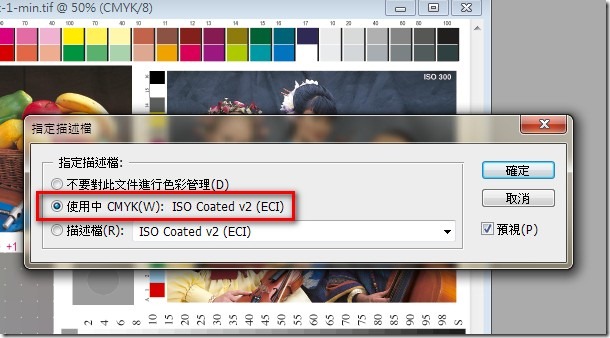

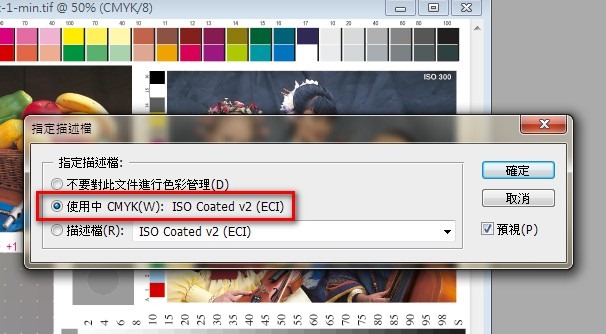

先設定數位樣模擬對象:ISO Coated V2 (ECI)…icc profile for 國際印刷規格: ISO 12647-2,第一類紙。PhotoShop_Print_assign

Photoshop CS3 列印設定:

文件描述檔即上述的 ISO Coated V2 (ECI)
色彩處理使用 "Photoshop 管理色彩"
印表機描述檔選擇由剛才ColorMunki 所產生的 Printer Profile。
比對方式選擇絕對公制色度。

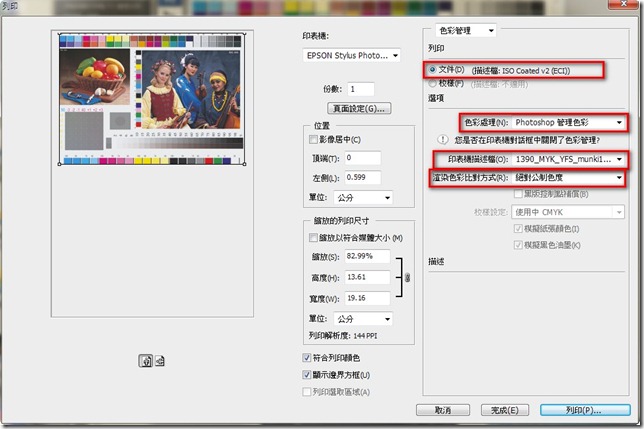

PhotoShop_Print

記得 printer driver 一樣要關閉 色彩管理。

PrintICC

樣本列印後1個小時收集數據,數據對象為 Fogra Media wedge CMYK V2 46格色塊。


數據分析如下:

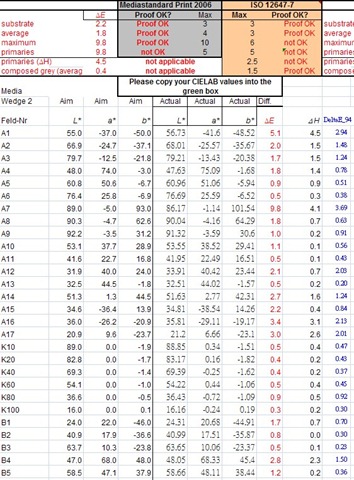

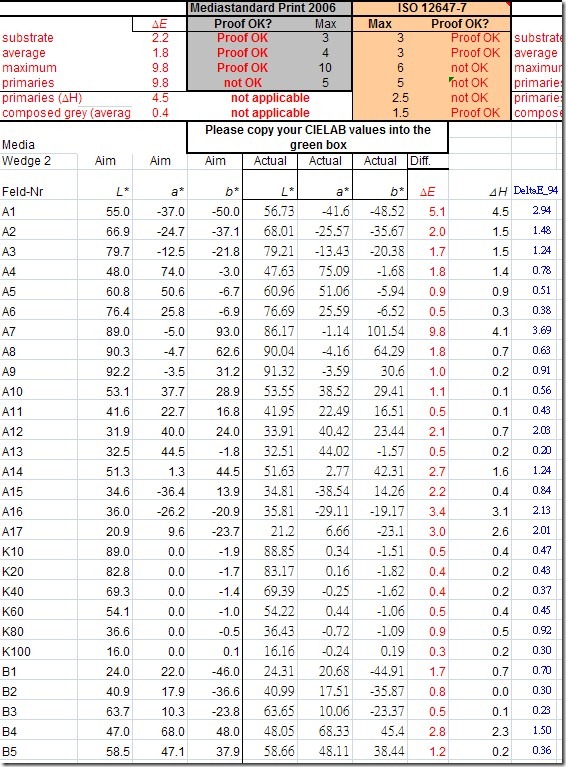

MunkiF46_1

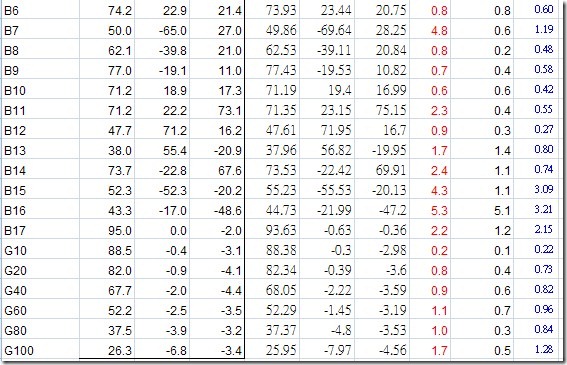

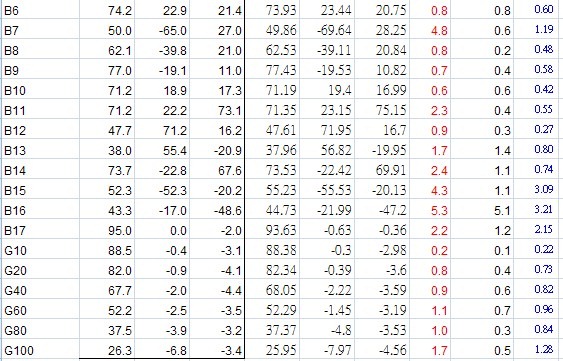

MunkiF46_2

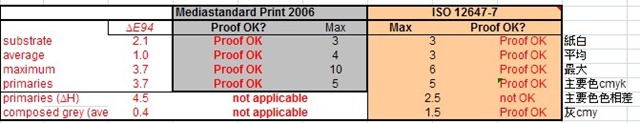

照mediastandard 2006 規範,所收得的數據在紙張顏色,平均差及最大色差都在規範內,唯主色(CMYK)色差超過規範,發生在Y,色差高達9.8(Delta-E76)。表現不夠理想,但我覺得視覺上算是過得去的。如果用Delta-E 94的色差公式來計算,Y 9.8 的色差在Delta-E94為3.69;我一直覺得 Delta-E 94 會是相對較合理的計算方式,Delta-E 94 的結果如下:

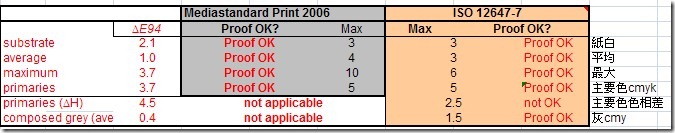

Munki-Delta94

Delta-E76的數據儘管不是很好,在以最低設備成本及使用副廠墨的組合下,我認為如此的數據表現還是可以拿來做實際運用的。

Be the first to like.
pixelstats trackingpixel

Tags: , , , , , , , , ,

9 Comments

rssComments RSS   transmitTrackBack Identifier URI

如果這是學生的作業或是研究標的絕對是利益良善,可能還會有困難度存在。
要應用在實際的生產線是要絕對的精確,ㄧ個過程的瑕疵會造成下個流程良率降低的。
如果設備昂貴可以逐步或少量使用,正確而精準數據更是重要色別是在色彩交換的工作。
謝謝


Comment by makem on 六月 11, 2010 7:56 下午


其實目前數位打樣軟體非常成熟,但建置成本很高,對一般平面設計的工作人員是負擔不起的;學生就更不必說了。
這裡提供一個可能性,以一般的噴墨印表機加上便宜很多的副廠墨水,能有多好的表現能力?我自己主觀的認定是可行的。
再要提的是:好的知識能力,可以追趕硬體能力的不足;沒有好的知識能力,優秀的硬體能力很有可能被浪費掉。

我是使用者(Application user),非生產者,良率不是我的問題,而是我期待產業能夠回應我的問題,如果產業界能提供穩定且精確的(and affordable)產品,我的下一個邏輯是:經由community的合作方式,由Community提供 icc profile (base on Printer+ink+paper),一般使用者無須購入量測儀器及軟體,只要正確使用 ICC Profile,就可以建立一個好的色彩溝通環境。

整個低價數位樣系統還必須面對的問題包括:染料墨的穩定度不夠,顏料墨的色彩表現力不足,K100黑字會被ICC程序打散,塗佈紙張成本偏高…即使問題還未完全解決,我認為(主觀的)目前的成果還是有其實際的價值。


Comment by Administrator on 六月 12, 2010 1:26 上午


Dear Kuo,

我想請問在中和那裡有可以輸出 10微米 FM網點的公司。

謝謝


Comment by Dot-M on 七月 2, 2010 5:57 下午


可以跟科億詢問一下
地址
中和總公司:台北縣中和市立德街123號2樓(MIT3)
聯絡電話
中和總公司 02-22268905


Comment by Administrator on 七月 2, 2010 10:24 下午


謝謝
詢問過那裡,但是客戶要 Kodak的ctp
還有別的可以告訴我
regards,


Comment by Dot-M on 七月 3, 2010 11:19 下午


彩峰好像是用Kodak的ctp,試試看吧。
http://www.rainbow-art.com.tw/


Comment by Administrator on 七月 5, 2010 4:51 下午


顧問您好:
感謝您撥冗回信。
學生手邊有「使用副廠墨水的epson1390」及「spectro eye」、「profilemaker 5」等軟硬體,想依照您在http://www.fredkuo.idv.tw/wordpress/?p=590中的方法試作一個iccprofile,來作數位打樣工作。
但由於目前並無相關的文獻可以參考,學生有幾個點疑惑,想向顧問請教:
1.以低階噴墨印表機作數位打樣,在操作上有沒有需要特別注意的地方?例如:
(1)依照您在文章中的流程,是在PHOTOSHP中依據ISO Coated V2 的標準,將檔案轉換成CMYK型態列印,如此會不會有二次轉換而造成顏色偏差的風險?
因為坊間一般的說法是中低階的噴墨印表機呈像方式是接收RGB訊號,再經由其內部機制轉換成CMYK輸出呈像;在PHOTOSHOP的手冊中也建議直接使用 RGB的模式列印,不要轉換成CMYK列印,除非有搭配RIP使用,否則經過二次(photoshop及印表機內部)的轉換,容易造成色彩的偏差。
(2)如果是不經RIP來作打樣,像總墨量、GCR等分色參數若有調整的必要,要在那裡調整呢?可否在藉由PHOTOSHOP中的「自訂CMYK」來調整,或是在製作ICCPROFILE時,就應納入這些分色參數,分別製作不同參數設定的iccprofile?
因為根據坊間的說法,數位打樣一般是要搭配RIP的,因為如此方能對印表機取得較大的控制,才能調整如總墨量、GCR等分色參數。

2.學生使用PROFILE MAKER觀察epson原廠的印表機描述檔,發現他的色域是rgb,請問使用COLOR MUNKI所製作的EPSON1390描述檔,其色域是rgb或cmyk呢?
因為根據profile maker 的廠商建議,如果是用在直接列印,可以用內建的rgb型態的測試導表來製作;但是如果是以「打樣」為目的,則建議用cmyk型態的測試導表來製作iccprofile。

叨擾您了


Comment by 洪國倫 on 十月 15, 2010 8:22 下午


先回你這些,有空再補
============================================================
一般來說,專業數位打樣要經過RIP,但成本很高,我的數位打樣沒有經過RIP,但這樣會有幾個問題:
1. 一般印表機的驅動程式是以RGB的方式來換算墨量,尤其沒有黑字K100的概念。
2. 經由應用軟體(如Adobe環境)來導入ICC工作流程時,絕大部分只支援RGB Printer profile,不支援CMYK Printer profile。

在這樣的情況下,在低階的環境下,我選擇使用RGB printer profile 流程,之後的問題是:當RGB profile 在解釋文件中K100的黑字時,黑字通常以不同組合的CMY墨來達成,如此,黑字通常顯得不夠黑,或是當icc profile 不夠精確時,黑字會以深咖啡色呈現。為修正問題,我對K100黑字部分會再做一次profile編輯。

此編輯結果只適用於單一目標,如 ISO Coated V2(ECI) 或 Japan color 2001…等,非全體適用。


Comment by Administrator on 十月 16, 2010 12:45 下午


Spetro eye? 我也想要有一隻,它是很準,但用來做 profile 會不會太辛苦。

  1. (1)依照您在文章中的流程,是在PHOTOSHP中依據ISO Coated V2 的標準,將檔案轉換成CMYK型態列印,如此會不會有二次轉換而造成顏色偏差的風險?
    因為坊間一般的說法是中低階的噴墨印表機呈像方式是接收RGB訊號,再經由其內部機制轉換成CMYK輸出呈像;在PHOTOSHOP的手冊中也建議直接使用 RGB的模式列印,不要轉換成CMYK列印,除非有搭配RIP使用,否則經過二次(photoshop及印表機內部)的轉換,容易造成色彩的偏差。

沒有二次轉換的問題;不管高低階印表機,只要不掛RIP或不掛postscript, 一定是RGB printer(其內部的RGB2CMYK table我們就不管了)。Photoshop 是唯一 CS 軟體在RGB printer 還能支援 CMYK profile 的軟體。

    (2)如果是不經RIP來作打樣,像總墨量、GCR等分色參數若有調整的必要,要在那裡調整呢?可否在藉由PHOTOSHOP中的「自訂CMYK」來調整,或是在製作ICCPROFILE時,就應納入這些分色參數,分別製作不同參數設定的iccprofile?
    因為根據坊間的說法,數位打樣一般是要搭配RIP的,因為如此方能對印表機取得較大的控制,才能調整如總墨量、GCR等分色參數。

既然是RGB Priner,也就沒有總墨量、GCR等分色參數的調整參數,找到適當的紙張來呈現色RGB printer 的色彩會是重要的工作關鍵。

    2.學生使用PROFILE MAKER觀察epson原廠的印表機描述檔,發現他的色域是rgb,請問使用COLOR MUNKI所製作的EPSON1390描述檔,其色域是rgb或cmyk呢?
    因為根據profile maker 的廠商建議,如果是用在直接列印,可以用內建的rgb型態的測試導表來製作;但是如果是以「打樣」為目的,則建議用cmyk型態的測試導表來製作iccprofile。

同上,廠商附的Profile基本上都是RGB profile; Colormunki 做的profile 是 RGB profile;CMYK profile 會有更多的控制參數,相對於RGB profile在”打樣”上是更容易控制;目前Photoshop 是唯一 CS 軟體在RGB printer 還能支援 CMYK profile 的軟體,但我的重點會在PDF,目前Acrobat還未能在RGB printer 支援 CMYK profile;所以我只好還在 RGB profile打轉;雖然如此,我的RGB profile 還是可以在 print media 2006 的規範下達到平均色差4以下的水準。

以上,有問題可繼續討論。


Comment by Administrator on 十月 18, 2010 6:57 下午
