軟打樣啟動 Take-1

Filed under: 色彩管理 — 標籤:, , , , , , , , , — Administrator @ 10:43 上午

數位打樣的軟體硬體都已經非常成熟,但達成的成本還是很高;怎麼樣操作能以最低花費來達成數位打樣的色彩品質?我會在其他篇幅交代。

這裡要談的是軟打樣(顯示器打樣)。我較少提到軟打樣的題目,相較於數位打樣都是反射稿的比對,能夠以較客觀的數據來呈現;軟打樣牽涉到跨媒體的比對及更嚴謹的是觀看環境的控制,跨媒體的比對在數據上很難做到像相同媒體比對一樣漂亮;觀看環境不對,即使顯示器本身的數據表現很好,視覺上一樣對不上來。同樣的,市面上支援軟打樣的軟硬體也蠻多的,先聲明我用不起8,9萬等級的EZIO顯示器!  同樣的宗旨:最低成本的達成能力在哪裡?

如前述,軟打樣的環境控制是非常嚴謹的,這裡將先排除環境因素,就顯示器本身的表現來評斷軟體打樣的能力。

要用哪顆顯示器?

最低成本的達成? 找顆最便宜的LCD就是了!  那也不盡然,總得有的能起碼的能力,又不能太貴;手邊有兩顆LCD,價格在都8,9K左右,我們就來看看萬元以下的LCD能不能拿來做軟打樣?

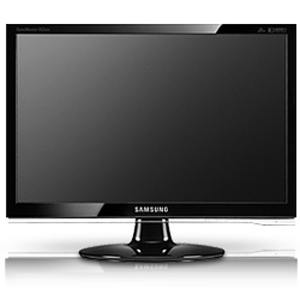

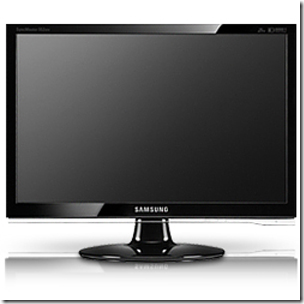

LCD #1,Samsung  2253lw。

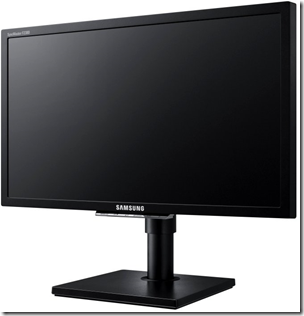

LCD #2, Samsung F2380。


這兩部LCD發行時間大約差了兩年,F2380較新,最大特色是採cPVA面板,有別於2253lw的TN面板,cPVA面板在黑色有較好的表現,但反應速度沒TN面板快;但就軟打樣來講,色彩正確才是重點,反應速度非重要因素。

官方規格數據請自行上網尋找,

本篇幅完全自己動手收集自己想要的數據。

第一個想收的數據是這兩部LCD的動態範圍(Dynamic Range),也就是最暗與最亮的表現範圍。

測試方式:

1. 執行硬體Reset,LCD先回到原廠設定。

2. 工作平台:Win7

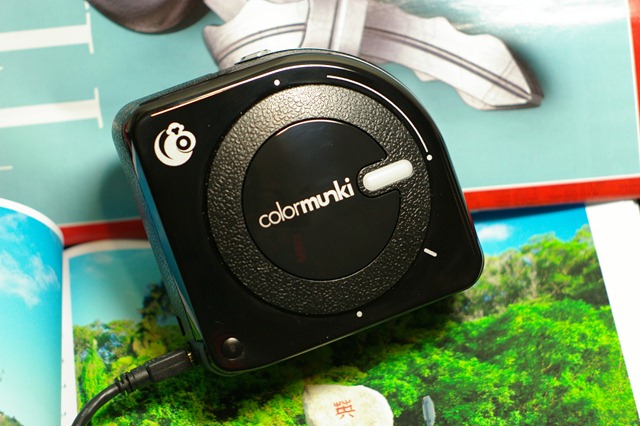

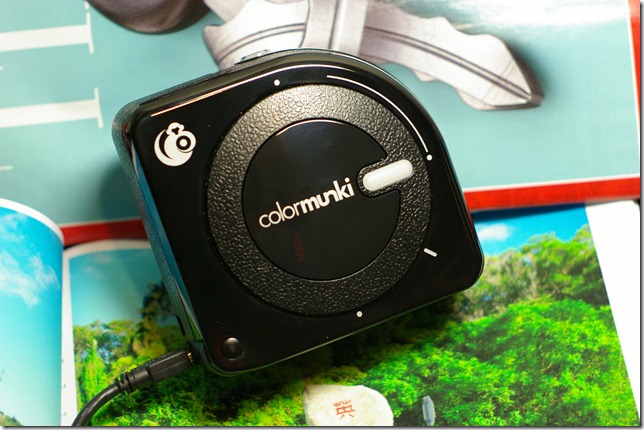

3. 測量工具: Xrite Color Munki $399 (顯示器測量儀器有更便宜的如 Spyder,PANTONE huey 等,但他們沒有測量反射稿的能力;要做到 display+printer 的色彩管理,ColorMunki 應該是最便宜的儀器了)

IMGP7309

4. 量測軟體: Argyll CMS(功能強大的免費色彩管理軟體,不過沒有GUI,一般人可能用不習慣)+discalGUI(針對Argyll顯示器部分的圖像介面,不錯用)

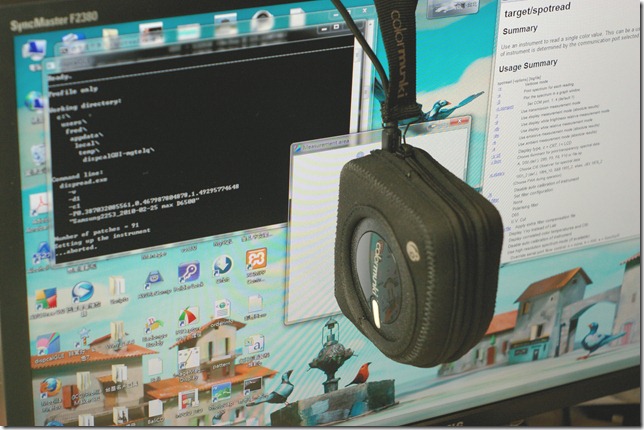

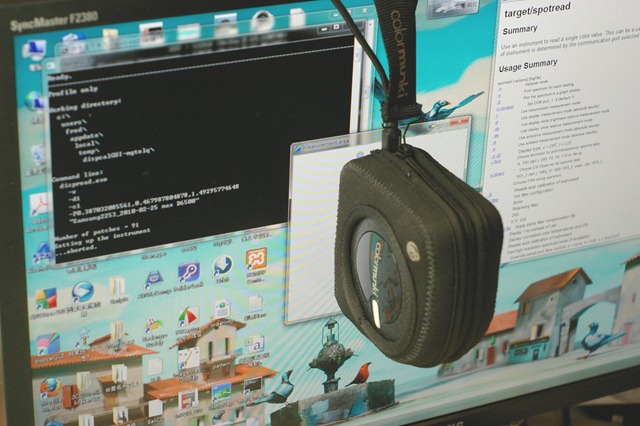

5. 收集 最白(RGB255,255,255)與最黑(RGB0,0,0)數據 (Argyll CMS 會先disable Win7的色 彩設定以取得LCD的最原始反應)IMGP7313

6. 取得數據如下:

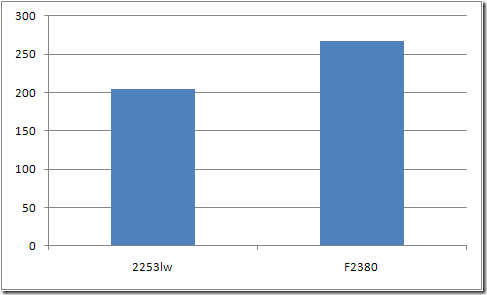

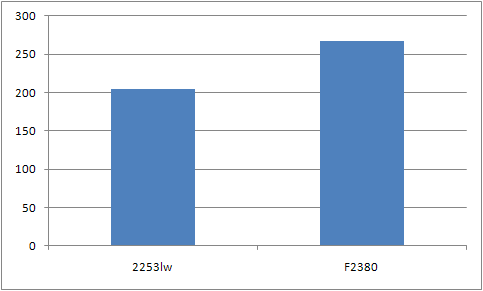

2253lw: White= 205.41(cd/m^2),  Black=1.52, DR=203.89

F2380: White= 267.18, Black=0.5, DR=266.68 (官方數據:亮度:300cd/㎡)


以上數據顯示F2380的動態範圍大於2253lw,但這並不表示2253lw就出局了;依照ISO12646 的規範,軟打樣螢幕亮度須在(80-120 cd/m2),2253lw的205.47cd/m2 還是夠的;不過看看黑色的表現: 2253lw black=1.52. F2380 black=0.5,cPVA面板黑色表現果然不錯,憑這點我可能就取F2380而捨2253lw了。

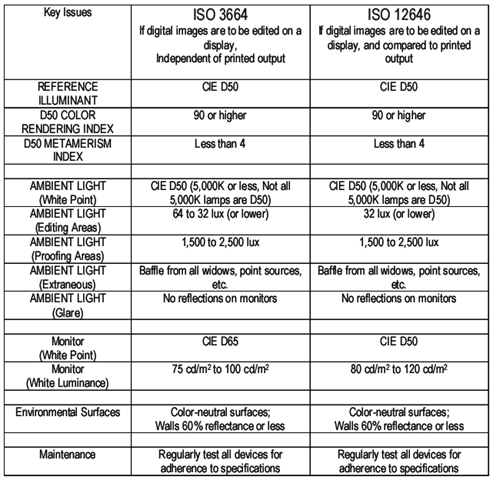

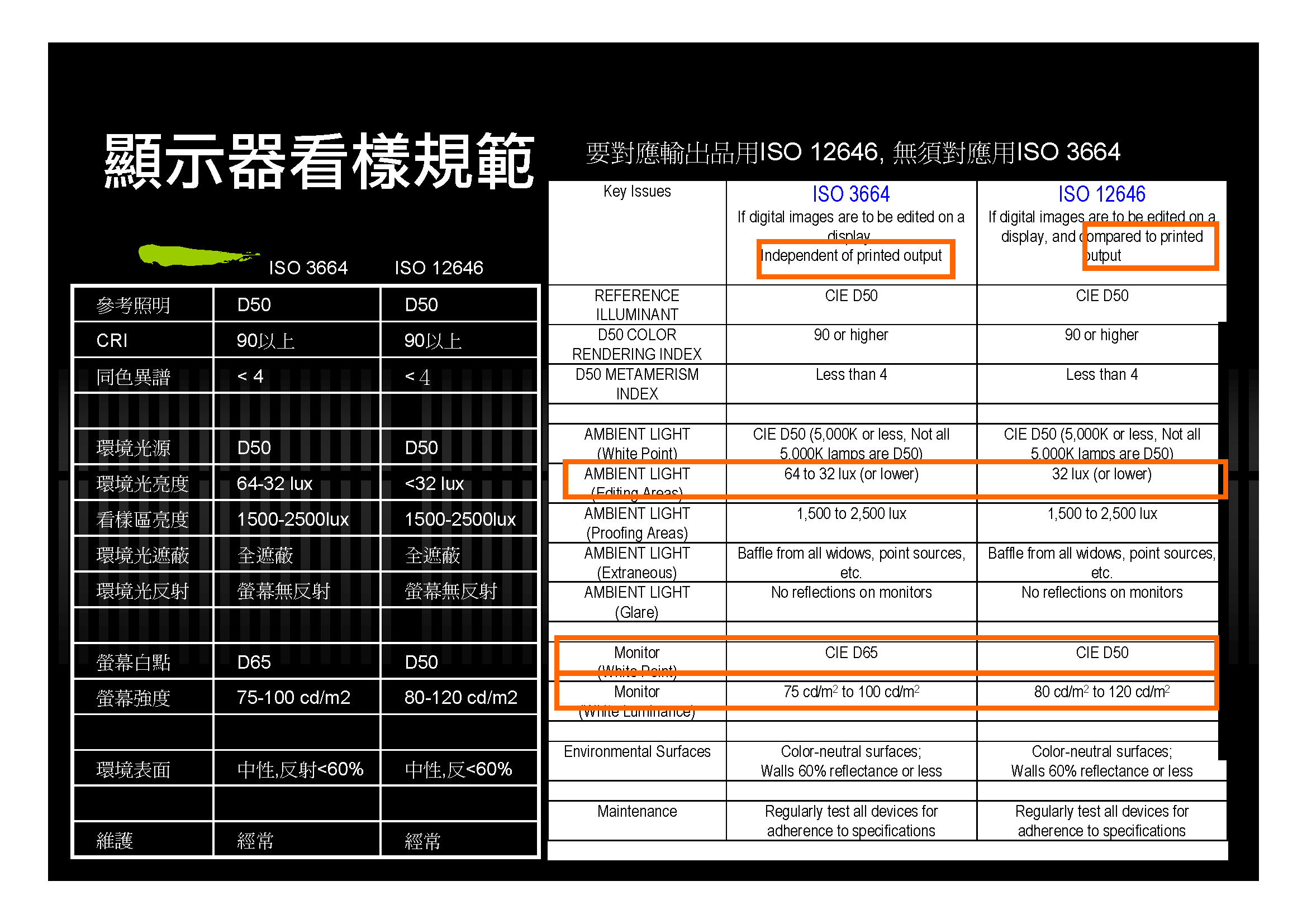

*ISO12646 規範,螢幕亮度在80-120cd/m2。

Calibration & Profiling

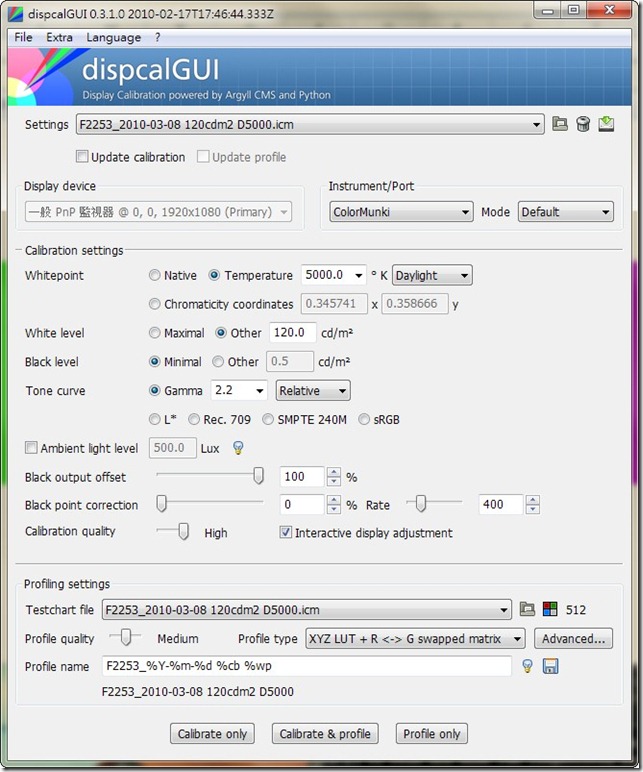

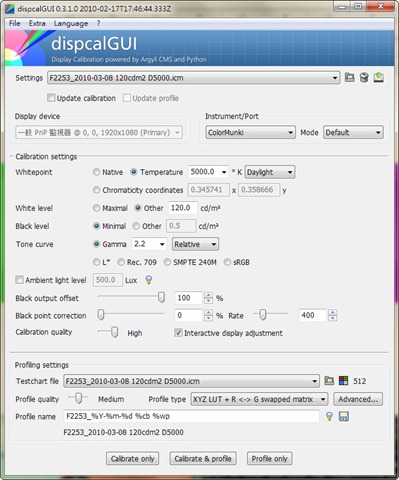

接下來由 dispcalGUI 啟動 calibration 程序。

目標設定: Whitepoint: 5000K,White level: 120 cd/m2,Gamma 2.2

DispCal_SEt

完成calibration 及 profile 之 後由 Argyll CMS <spotread 指令> 取得以下數據:

Whitepoint(RGB 255,255,255): 2253lw:4953K, F2380:5010K。都還算可以,F2380 有好一點。

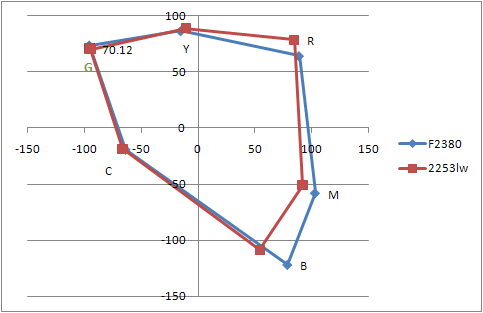

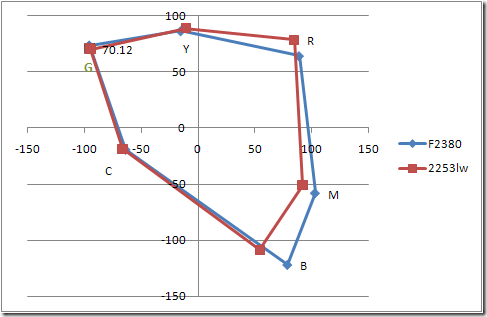

粗略色彩範圍判斷:取 RGBCMY a* b* 值得以下圖表:


F2380 在藍色(B)及洋紅(M)端較大,在紅色(R)端略小於2253lw。

基於以上數據,F2380的情況是比較好一些,我們將進一步測試F2380的軟打樣能力。

軟打樣測試方式:

測試樣本: Fogra Media Wedge CMYK V2,由46塊不同的CMYK組和色塊組成,一般用來收數位打樣的數據,標準值,寬容值都有明確規範,不清楚軟打樣是否比照辦理。

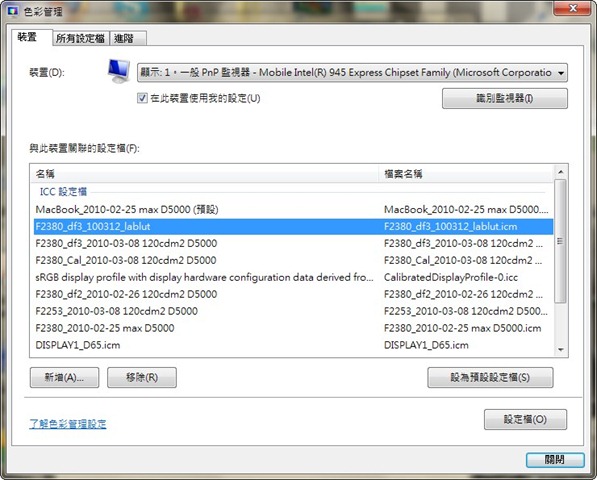

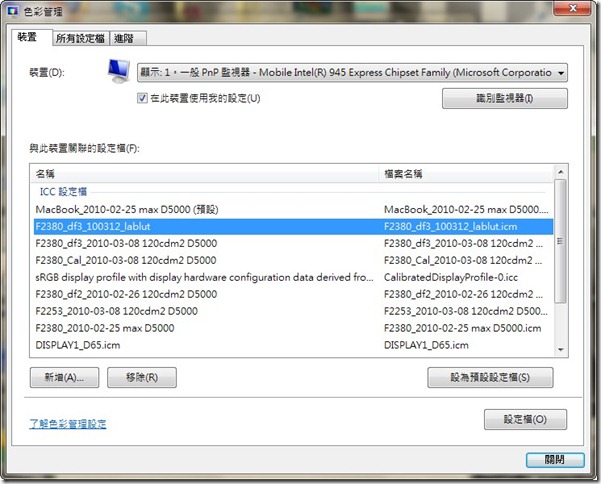

平台:Win7,將 dispcalGUI 產生的 F2380顯示器 icc profile 調入系統。

win7_System_set

顯色環境: Photosop CS3, Photoshop 會根據系統的 icc profile 來修正顯示的色彩。

步驟:

1. 開啟測試樣本。

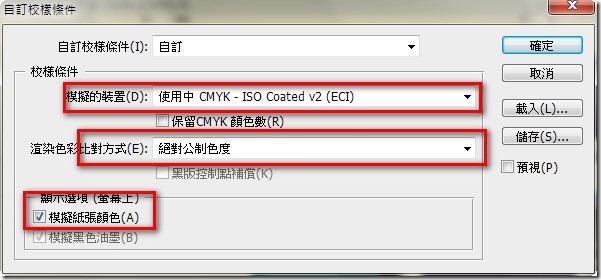

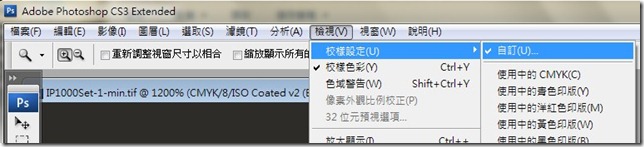

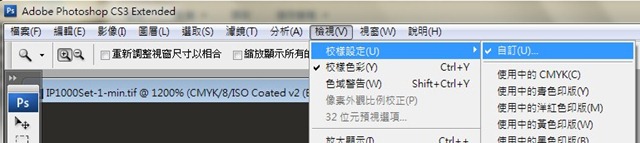

2. 設置校樣設定。ps_proof_call

PS_proof_set

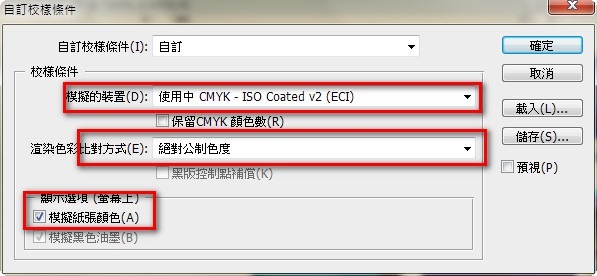

模擬裝置設為 ISO Coated v2(ECI), 國際印刷標準 由http://www.eci.org/下載

比對方式設為絕對公制色度,此次是先不考慮視覺感受,僅就數據面來評估,絕對公制色度會有最精確的計算; 紙張顏色需一起模擬。

3. 對 Fogra Media Wedge CMYK V2 46格色塊讀取數據。

讀取方式: 參照白點讀取 : Argyll CMS 指令: <spotread –e -dw> 參照白點請參照photoshop 視窗外白色處,photoshop 的白已為模擬紙白的白。

ColorMunki  放在LCD上同一位置,移動Photoshop視窗個別讀取 Fogra Media Wedge 46 組數據。

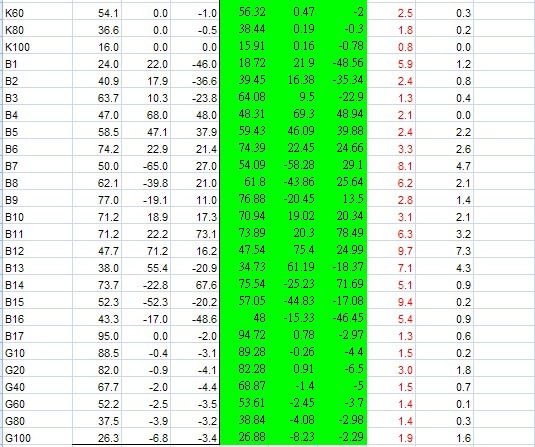

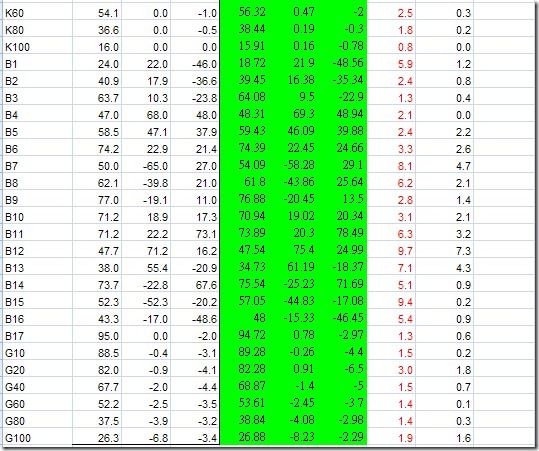

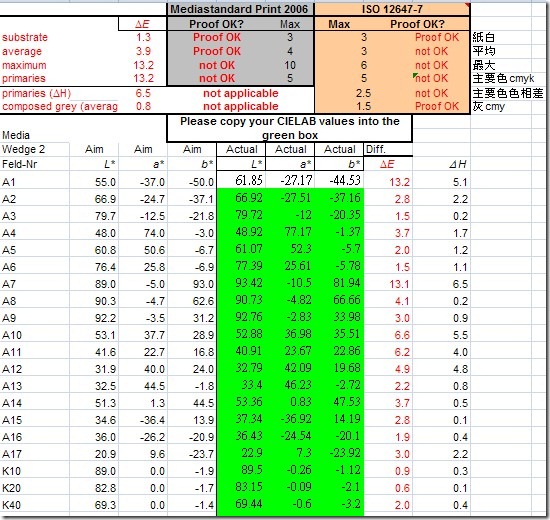

收得數據如下:

ps_dataset1

ps_datase2

得最大色差13.2,出現在A1(C100處),第二最大色差13.1,出現在 A7(Y100)處,由此看來此LCD色域還是不夠大;不過平均色差3.9,表示 Argyll CMS 有很好的 Calibration 能力及很好的 Profiling 能力,使得大部分顏色都能正確顯示。

這樣的結果好是不好?

不要拿來跟數位樣比數據,軟打樣能得到這樣的數據算是不錯了,何況這只是一顆8,9K 的LCD;比起8,9萬的 EIZO LCD,如果沒有正確的使用也不見得能收到比這更好的數據;只能說 Argyll CMS 太強了。(*顯示器均勻度–Uniformity就先不談了,很少比得過EIZO的)

萬元以下LCD軟打樣看來是有機會的,我會繼續研究 Argyll CMS的不同用法,看能不能收到更好的數據。

對一顆這樣價格的顯示器,有這樣的表現,可以了!

相關閱讀:軟打樣比一比
