Print By Number::印刷基本能力平台(on Fogra39)

目前在台灣執行的國際印刷規格有Fogra PSO, G7 及 gmi,其中拿過證書的,Fogra 只有一個單位(已過期),G7有10個單位上下,gmi應該不超過5個單位。
依印研資料,台灣2012年印刷企業家數為7567家,且不管這7千多家的實際內容為何,在引導印刷從業人員進入"By Number”的觀念還有很大的努力空間。
這裡希望把"By Number"的觀念落實為印刷廠的"基本能力"。而這個基本能力同時也是PSO,G7,gmi的基本能力。
這個基本能力,實際上就只兩件事:
1. 怎麼放墨(CMYK濃度),
2. 怎麼放調子(TVI)

之所以把"基本能力"與"認證能力"分開看是我認為"基本能力"是一個實際的,隨時可以去達成的能力;相對於"認證能力",它是"基本能力"再加上至少以下三點:
1. 合乎規格的紙張。
2. 儀器間的差異補償預測。
3. 乾濕墨的補償預測。
這3種"額外"的需求將造成有心追求數據能力的廠家某種程度的困擾;為推廣印刷廠"by Nu  mber"的能力,在"擴大參與,降低門檻"的構想下,以上3個"認證能力門檻"將先被排除,回到印刷廠應當具備的兩個基本能力:放墨與調子。
這個平台將提供這兩個基本能力的檢測功能,而此檢測功能也同時具備有工具能力,於此,再次提升此平台的價值:降低"by Number’ 的工具成本門檻,(G7 Curve 2軟體約USD1000)。

先談第一個能力:怎麼放墨?
我們依照 ISO 12647-2 第一類紙的規範(Fogra 39),CMYK標準色度如下,寬容值為5個色差
image_thumb

所謂放墨的基本能力即在於尋求甚麼樣的CMYK放墨濃度(厚度)能夠最接近規定的色彩值。
此平台的工作方法為:取樣比對;取約30組CMYK樣本,比對標準色彩值,即可找出達成此色彩值的最佳濃度。

工作步驟:
1. 下載工具包: http://www.fredkuo.idv.tw/fogratvi/presstool.zip
工具包內容說明
part 1 放墨
00ColorPort Utility Software v2.0.5.URL—>量測工具 Colorport 下載網址。
01Fogra112T.pdf—>112個CMYK色塊導表,用於放墨能力取樣。
02Fogra112SID.xml—>上述導表的量測描述檔,須載入Colorport。
03放墨基本能力.URL—>放墨基本能力的工作網址。
04FograSID_test.csv—>放墨數據測試檔,上傳至上述網址即可得出放墨資訊。
part2 TVI
05CMYK21Steps.pdf—>TVI導表,用於檢測TVI能力。
06LineStep_i1X.xml—>上述導表的量測描述檔,須載入Colorport。
07Fogra TVI能力.URL—> TVI基本能力的工作網址。
08FograTVI_test.csv—>TVI數據測試檔,上傳至上述網址即可得出TVI資訊。
09FograTviM_G7.pdf.URL—>100cmx70cm Demo Test Form下載網址,以含上述放墨及TVI元件。Test Form 也可自行安排,只要含有上述放墨及TVI兩元件即可。

2. 將 Test Form 印出來,無須控墨,第一印刷次只是要取樣,樣本變化量越多越好。

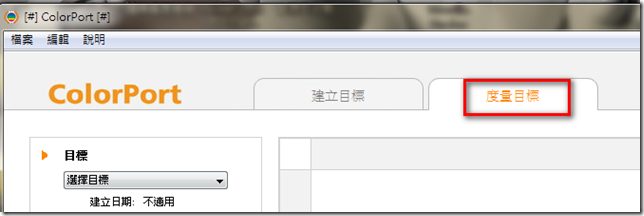

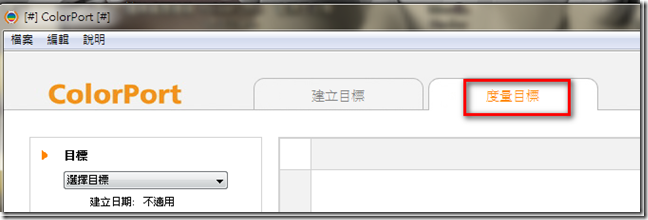

3. 開啟Colorport,直接選用"度量目標"功能。

ColorPort目標

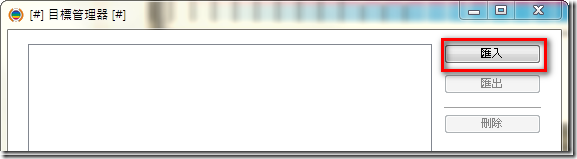

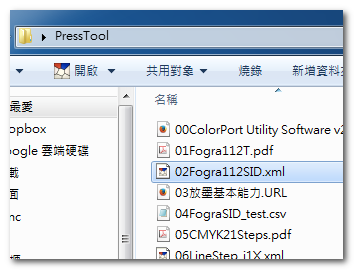

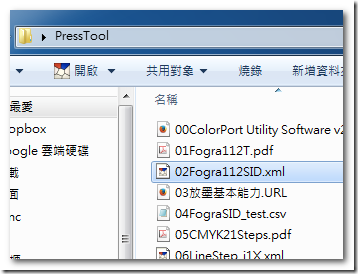

4. 於"選擇目標"下拉表單選擇"目標管理器",接著執行"匯入";選擇工具包裏的導表敘述檔:02Fogra112SID.xml。
CP選擇目標CP匯入

CP112T

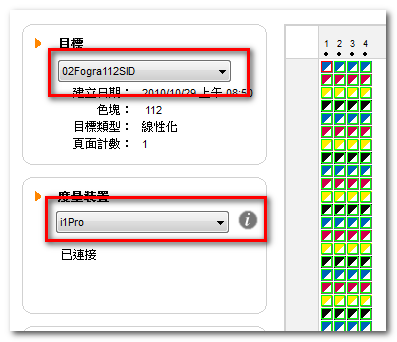

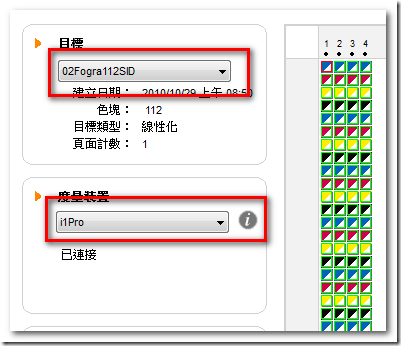

5. 再次執行"目標"即可選用"02Fogra112SID”,連接好Eye-One並校正後就可以開始測量01Fogra112T.pdf部分。

112TCP112Tread

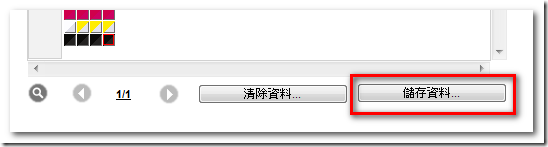

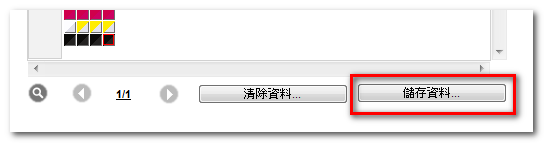

6. 完成量測工作後準備輸出數據,請點選[儲存資料]。
CPsave2

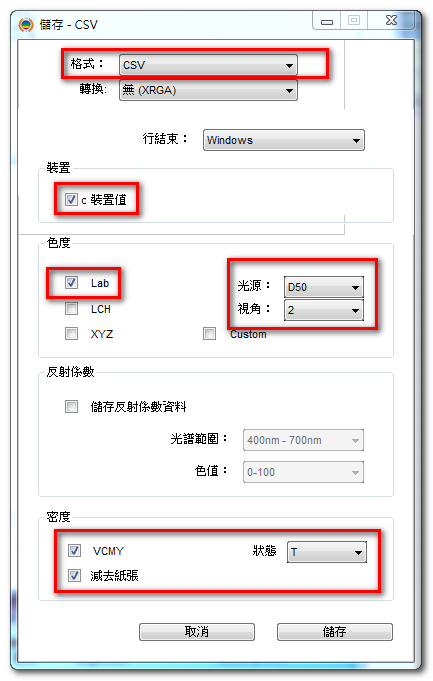

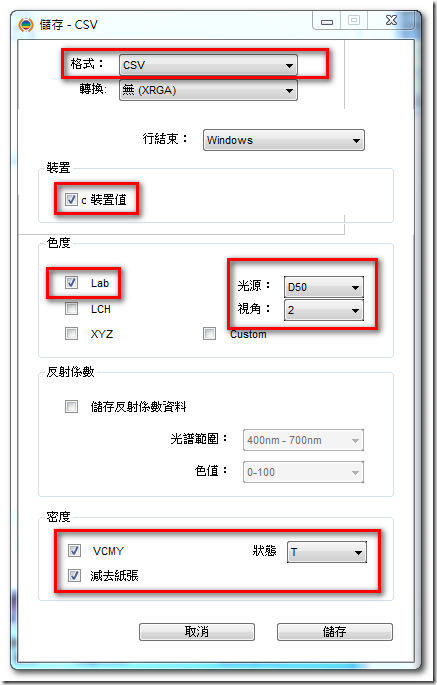

7. 點選[儲存資料]後請注意以下選項:
"格式"請選擇[CSV];"行結束"選[Windows];"裝置"勾選,"色度"選[Lab],光源選[D50],視角選[2];"密度"勾選[VCMY]及[減去紙張],狀態選[T]。

CP_CSV2

8.選項完成後點選"儲存",將數據以CSV格式儲存。

9. 將CSV上傳至放墨基本能力的工作網址 http://www.fredkuo.idv.tw/fogra112t/呈上(sumbit)資料後即可呈現資料判定,綠色螢光處即為最佳放墨濃度。

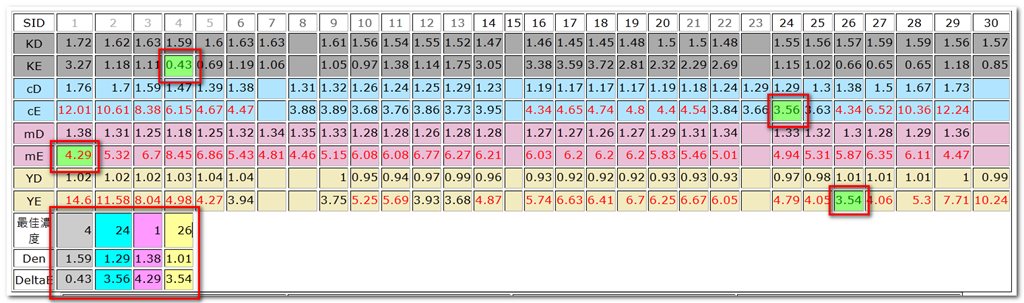

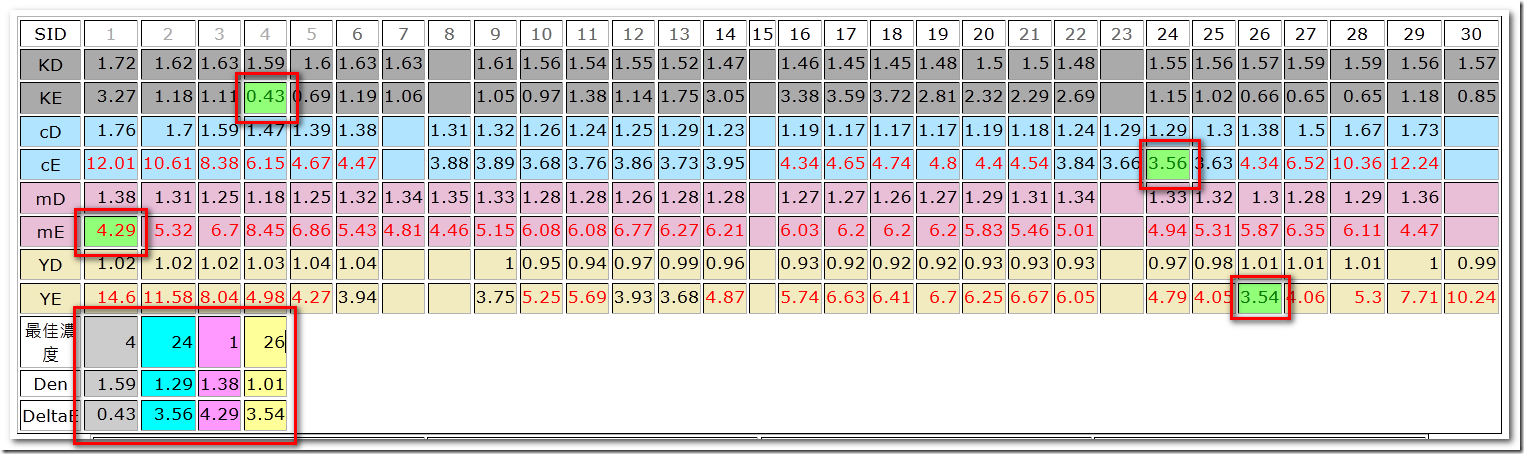

10. 案例示範: 以下呈綠色部分即為本次最佳放墨濃度:
黑色(K)最佳放墨濃度為1.59,與標準色度值差0.43 delta-E,發生在第4墨處。
青色(C)最佳放墨濃度為1.29,與標準色度值差3.56 delta-E,發生在第24墨處。
洋紅色(M)最佳放墨濃度為1.38,與標準色度值差4.29 delta-E,發生在第1墨處。
黃色(Y)最佳放墨濃度為1.01,與標準色度值差3.54 delta-E,發生在第26墨處。
bestSID10. bestSID2

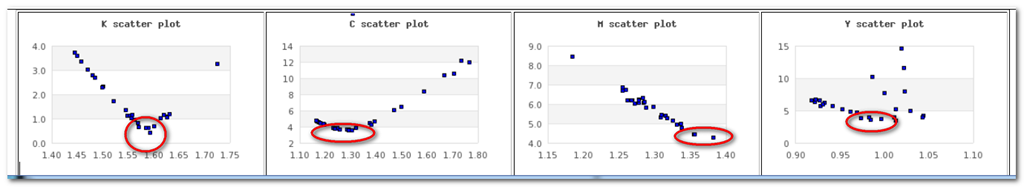

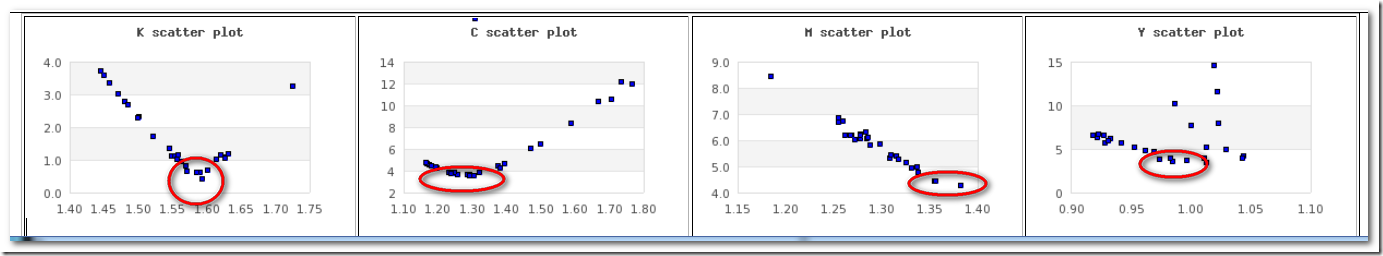

11. 再由Scatter圖判斷,目前最佳M濃度在1.38色差4.29,由scatter圖推測,繼續加重M濃度有可能取得更好的delta-E值。

以上,自印刷機取出樣張後,當可在幾分鐘內即可判定CMYK最佳濃度。

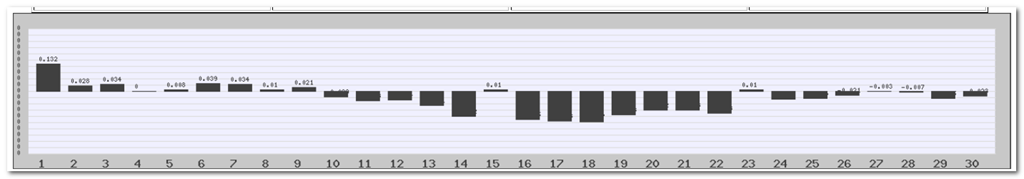

決定好放墨濃度後,可以順便參考放墨鍵資訊將放墨抓平,然後進行第二個基本能力(TVI)的檢測。
ink

第二個能力:怎麼放TVI?

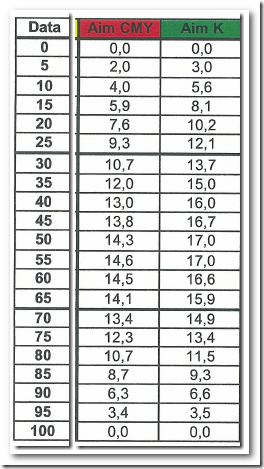

我們依照 ISO 12647-2 第一類紙的規範(Fogra 39),CMYK標準TVI如下, 寬容值為亮部(5%~25% )+-3%,中間調(30%~65%)+-4%,暗部(70%~95%)+-3%
TVI

所謂TVI能力即在於將網點擴張控制在Fogra39規定的範圍內。

1. 基本上工作方式同上,只是讀取的元件為:05CMYK21Steps.pdf部分。

21step

Colorport 目標匯入則為: 06LineStep_i1X.xml

2. 將CSV上傳至TVI的工作網址http://www.fredkuo.idv.tw/fogratvi/, 呈上(sumbit)資料後即可得到TVI曲線判定資訊,紅字部份表示超過寬容值,操作者可依此資料做一些反應,偏差量不大的話,在控墨台即可控制回來,偏差量太大的話,修CTP曲線會是較有效的做法。

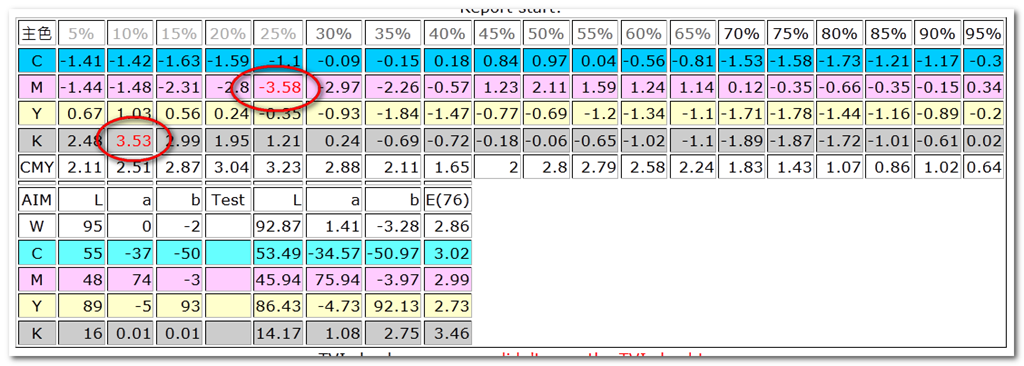

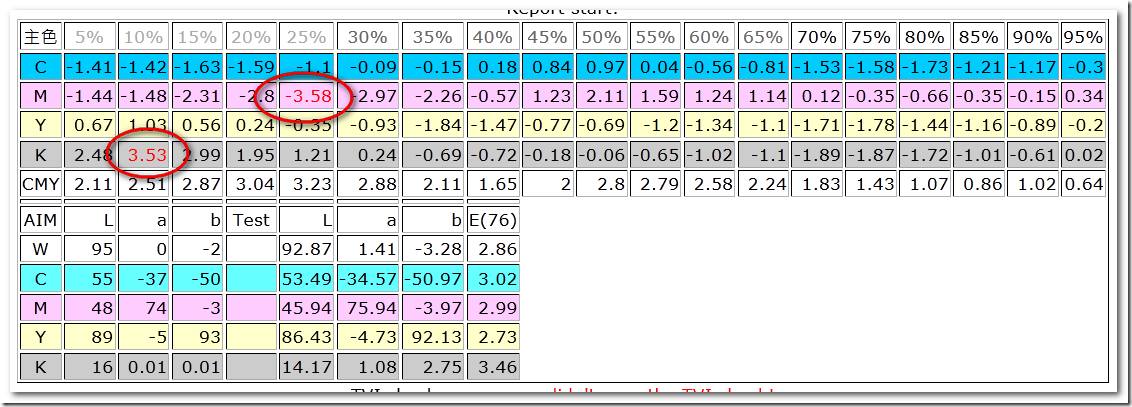

案例示範:
其中洋紅墨(M)在25%處網點擴張與標準網點擴張比對為-3.58%,依寬容值規定(+-3%)
只少了0.58%,估計再加點墨即可符合規範。
黑墨(K)在10%處網點擴張與標準網點擴張比對為3.53%,依寬容值規定(+-3%)只多了0.53%,估計再減點墨即可符合規範。

TVi Check

以上TVI判定也應當在取出樣張後幾分鐘內即可完成判定。

這個平台將"By Number"的推廣工作簡化到只剩兩件事情:放墨與TVI,而且工具齊備(免費),只要身邊有i1(或Colorport支援的儀器)即可馬上執行;
這個平台將使得"By Number” 的"知識到位"到"操作到位"能在最短的時間達成,進而讓業者信任這個工作觀念,並能長期的維護與實踐。
