印刷標準次規格草擬::Print by Number::工具篇
(次規格)工作範圍目前先限定在 ISO 12647-2 平印類；數字規則僅兩個項目：TVI (with Spread)及主色色彩值。
所需量測點為: TVI 0%~100%，每5%跳階(increment)共21階乘以CMYK 4 色；共 21×4=84個量測點。其中 0%~100%，5% increment CMYK 取濃度值，CMYK100%需再取色度值。
所需數據計算項目為：
1, 網點擴大(TVI check)：0%~100%，5% increment 濃度值須轉換為網點值，共84個計算項目。
2. 網點擴大(TVI check)：5%~95%(19 checking point) 與目標網點值(aim value)比較 再乘以 4 色共76 個計算項目。
3. CMY spread check： CMY 19 groups(steps) 相互比較， 共19組計算項目。
4. CMYK 100% 與目標色度值比較，共4組計算項目(1976色差公式)。
整個從測量樣本到計算內容到報告呈現也算是個耗時費力的工作；所謂的工具篇就要將上述耗時費力的工作利用工具的組合與開發讓它在5分鐘內完成所有的計算及報告工作。
導具及量測軟體：
基本上就是CMYK 0%~100%，每5%跳階總共84個色塊，讀者可自行繪製，PhotoShop, Illustrator 皆可；但為了要快速的獲取數據及搭配免費的量測軟體(Xrite ColorPort)，於是必須進行一些工具的改寫。

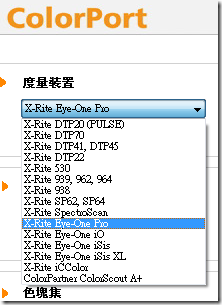

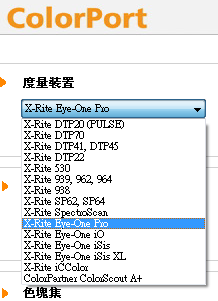

首先，ColorPort支援的量測儀器如下圖:裡面最便宜最方便的莫過於”Eye-One Pro”了；
˙

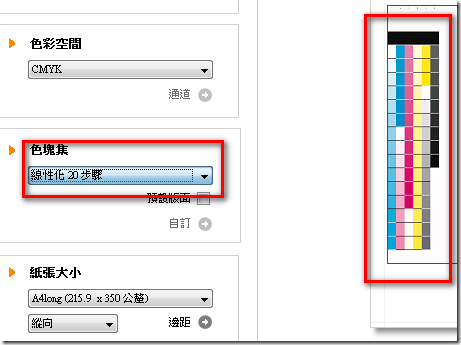

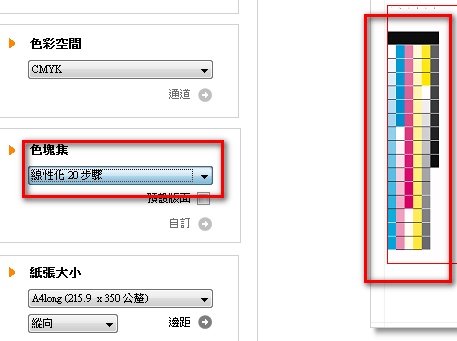

不過ColorPort的Eye-One導表卻有以下的小問題；ColorPort內建導表有一”線性化20步驟”可選用，但排列的方式如下圖所示，使用此格式的量測資料於後續程序都可正常運作，不過我還是希望它能更接近正常的排列，
於是改寫了導表方式，如下圖；其中在0%之前還必須加入黑色色塊作為Eye-One Pro的起始訊號。導表連同導表敘述可於此下載。
使用方式:

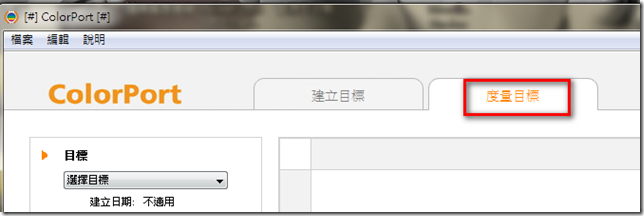

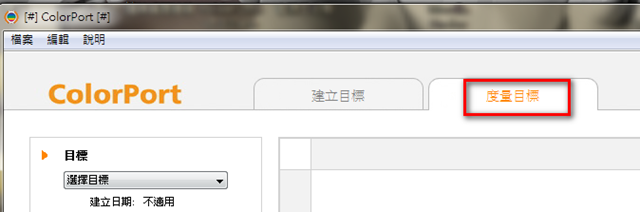

將導具印出後，開啟ColorPort，直接選用”度量目標”功能。

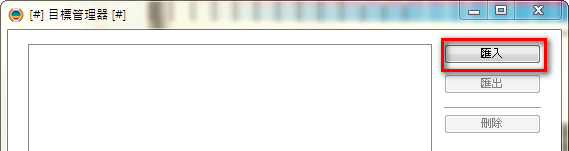

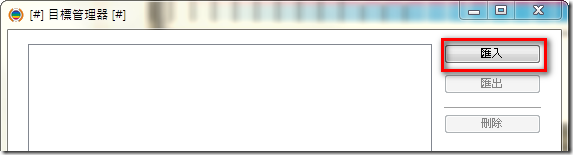

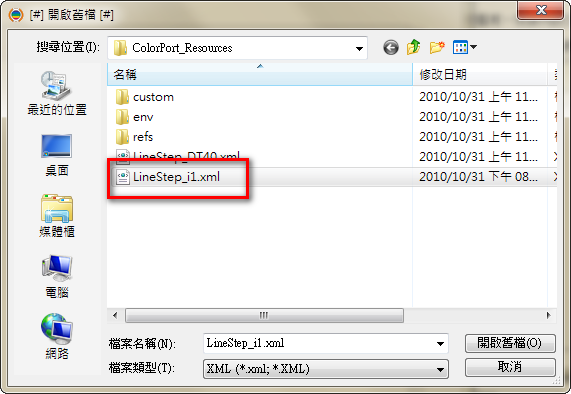

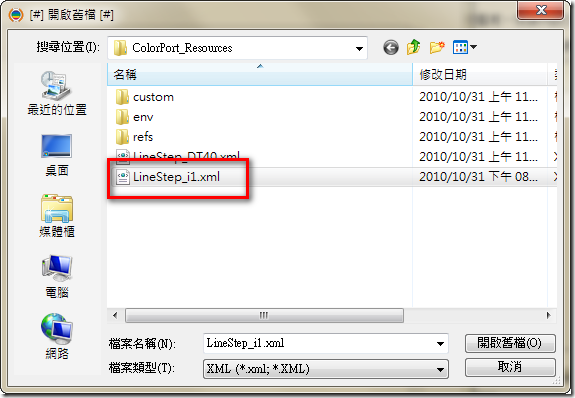

於”選擇目標”下拉表單選擇”目標管理器”，接著執行”匯入”；選擇下載下來的導表敘述檔：LineStep_i1.xml。
*********************************************

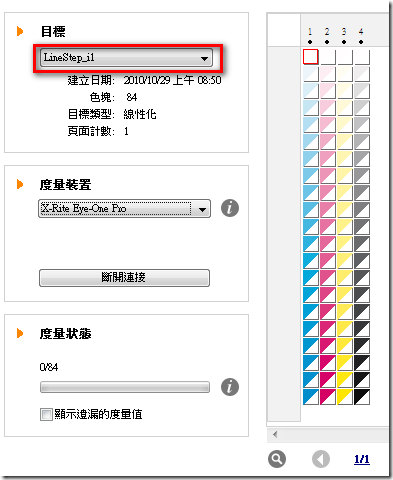

再次執行”選擇目標”即可選用”LineStep_i1”，連接好Eye-One後就可以開始測量色塊了。84 個色塊以Eye-One掃讀(strip reading)約40秒即可完成。
************************************<p>

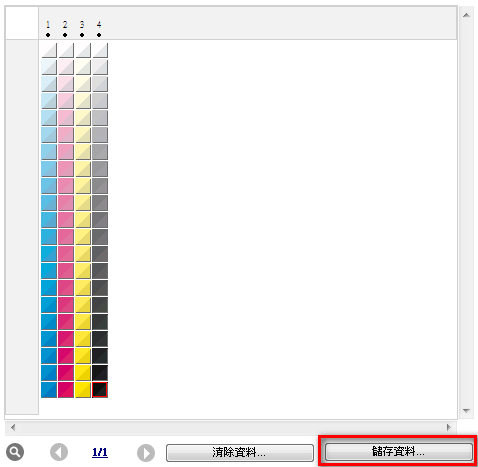

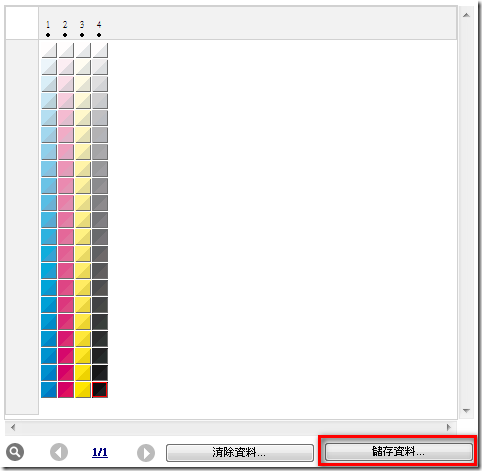

完成量測工作後準備輸出數據，請點選[儲存資料]。
***********************
點選[儲存資料]後請注意以下選項：
“格式”請選擇[CSV]；”行結束”選[Windows]；”裝置”勾選[CMYK]；”色度”選[Lab]，光源選[D50]，視角選[2]；”密度”勾選[VCMY]及[減去紙張]，狀態選[T]。
*********************************
選項完成後點選”儲存”，將數據以CSV格式儲存供後續計算使用。
數據計算及報告
數據輸出後，龐雜的計算報告只要交給一個Web程式就可以了。
請至www.fredkuo.idv.tw/fogratvi/上傳上述的CSV檔即可得到數據報告。數據報告規則當另行發表。
註1:不一定要使用我改寫的TVI導具所輸出的CSV檔才能取得報告；這個導據是專為Eye-One寫的；其他量測儀器及其配合的格式只要注意數據輸出選項即可使用此Web程式取得報告。
註2: 會使用Xrite ColorPort主要原因是它是個免費軟體，其次是它可以同時輸出濃度值及色度值；不若 ProfileMaker 的 Measure tool，一來它非免費軟體(而且還不便宜)，再來其濃度值及色度值必須分兩次個別輸出，影響到效能；相較起來，ColorPort於此項工作兼具了費用及效率上的優勢，所以採用ColorPort。
註3: 到目前為止，軟體部分已經是完全免費了；至於硬體(量測儀器)部分就不是我個人寫寫程式就能幫得上忙的。我相信有量測設備的單位也是有一定的數量，如何透過組織或服務的方式擴大”Print by number”的參與…這部分且待有組織能力的人來費心建立了。
註4. 此篇雖針對平版印刷(ISO 12647-2)，但數位印刷(12647-7, 噴墨、彩雷…)也可利用，總之就是將印刷表現規範在一個”數字規則”之下，類比控制當然較數位控制困難，但如果連數位控制都達不到12647-2，那也無須在往下談12647-7了。至於 ISO 12647-7 的規範(及其發展次規範的可能)當另外整理發文。
註5.目前此次規格也不過就是個”草擬”，程式部分也僅是個”Beta 0.1″，要發展的東西還很多；不過基本上我認為”技術”不會有太大困難；”人”及”組織”才是能不能成事的關鍵。
下載整理:
1. Xrite ColorPort.
2. Eye-One TVI 導具(FograTVI4i1.tif)及 ColorPort 目標(LineStep_i1.xml)
3. demo CSV file: the good one, the bad one.下載後請更改檔名。
4. 工作網址:www.fredkuo.idv.tw/fogratvi/
FograTVI4i1.zip (1.3 MiB, 700 hits)
